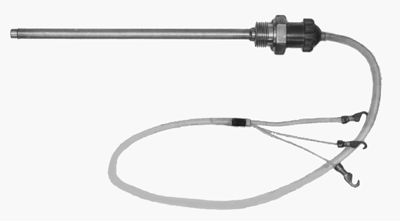

Термопреобразователи сопротивления платиновые и медные
ТСП 9203, ТСМ 9203
Назначение: для измерения температуры жидких и

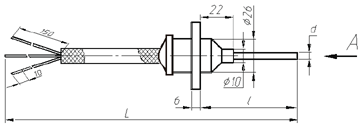

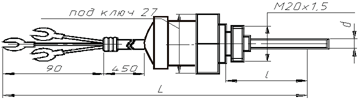

газообразных сред (рис.1), твердого тела (рис.2), воздуха грузовых
изотермических вагонов (рис.3).
Показатель тепловой инерции - для d=6 мм не более 8 с, для
d=8 мм не более 30 с
способ крепления - неподвижный штуцер, фланец, спец.
гнездо
средняя наработка до отказа при номинальных температурах -
рис.1,3-200000 ч, рис.2-66700 ч
Пример записи при заказе: "Термопреобразователь
сопротивления ТСП 9203-17 " "Термопреобразователь сопротивления ТСМ 9203-02"
*Изделия класса допуска А поставляются по более высокой
цене, при наличии протокола согласования с заводом о применении..
СХЕМЫ СОЕДИНЕНИЙ
| Конструктивное исполнение
ТСП |
Класс допуска |
Схема |
НСХ |
Масса,кг |
Размеры, мм |
Рис. |
Диапазон измеряемых температур,°С |
Среда использования |
| L |
l |
d |
| -09 |
А |
3 |
50П |
0,14 |
656 |
80 |
8 |
1 |
-50…+150 |
Жидкости и газы |
| -10 |
0,15 |
676 |
100 |
| -17 |
0,11 |
676 |
100 |
6 |
-50…+250 |
| -11 |
0,16 |
696 |
120 |
8 |
-50…+150 |
| -12 |
0,18 |
736 |
160 |
| -13 |
0,20 |
776 |
200 |
| -14 |
0,25 |
826 |
250 |
| -15 |
0,35 |
896 |
320 |
| -16 |
0,55 |
1076 |
500 |
| -27 |
100П |
0,14 |
656 |
80 |
| -28 |
0,15 |
676 |
100 |
| -35 |
0,11 |
676 |
100 |
6 |
-50…+250 |
| -29 |
0,16 |
696 |
120 |
8 |
-50…+150 |
| -30 |
0,18 |
736 |
160 |
| -31 |
0,20 |
776 |
200 |
| 32 |
0,25 |
826 |
250 |
| -33 |
0,35 |
896 |
320 |
| -34 |
0,55 |
1076 |
500 |
| -00 |
В |
2 |
50П |
0,14 |
656 |
80 |
| -01 |
0,15 |
676 |
100 |
| -08 |
0,11 |
676 |
100 |
6 |
-50…+250 |
| -02 |
0,16 |
696 |
120 |
8 |
-50…+150 |
| -03 |
0,18 |
736 |
160 |
| -04 |
0,20 |
776 |
200 |
| -05 |
0,25 |
826 |
250 |
| -06 |
0,35 |
896 |
320 |
| -07 |
0,55 |
1076 |
500 |
| -18 |
100П |
0,14 |
656 |
80 |
| -19 |
0,15 |
676 |
100 |
| -26 |
0,11 |
676 |
100 |
6 |
-50…+250 |
| -20 |
0,16 |
696 |
120 |
8 |
-50…+150 |
| -21 |
0,18 |
736 |
160 |
| -22 |
0,20 |
776 |
200 |
| -23 |
0,25 |
826 |
250 |
| -24 |
0,35 |
896 |
320 |
| -25 |
0,55 |
1076 |
500 |
| -41 |
4 |
0,15 |
530 |
80 |
6 |
3 |
-50…+60 |
Воздух изотермических вагонов |
| -42 |
0,60 |
3080 |
| -43 |
0,80 |
4580 |
| -44 |
3,00 |
16080 |
| -45 |
4,00 |
20080 |
| -46 |
2 |
50П |
0,12 |
820 |
60 |
2 |
0…+300 |
Твердое тело |
| -47 |
100П |
0,12 |
820 |
| -36 |
А |
4 |
0,15 |
530 |
80 |
3 |
-50…+60 |
Воздух изотермических вагонов |
| -37 |
0,60 |
3080 |
| -38 |
0,80 |
4580 |
| -39 |
3,00 |
16080 |
| -40 |
4,00 |
20080 |
| Конструктивное исполнение
ТСМ |
Класс допуска |
НСХ |
Рис. |
Схема |
Масса,кг |
Размеры,мм |
Диапазон измеряемых температур,°С |
| L |
l |
d |
| -00 |
В |
50М |
1 |
3 |
0,14 |
656 |
80 |
8 |
-50…+150 |
| -01 |
0,15 |
676 |
100 |
| -02 |
0,11 |
676 |
100 |
6 |
| -03 |
0,16 |
696 |
120 |
8 |
| -04 |
0,18 |
736 |
160 |
| -05 |
0,20 |
776 |
200 |
| -06 |
0,25 |
826 |
250 |
| -07 |
0,35 |
896 |
320 |
| -08 |
0,55 |
1076 |
500 |
| -09 |
С |
0,14 |
656 |
80 |
-50…+180 |
| -10 |
0,15 |
676 |
100 |
| -11 |
0,11 |
676 |
100 |
6 |
| -12 |
0,16 |
696 |
120 |
8 |
| -13 |
0,18 |
736 |
160 |
| -14 |
0,20 |
776 |
200 |
| -15 |
0,25 |
826 |
250 |
| -16 |
0,35 |
896 |
320 |
| -17 |
0,55 |
1076 |
500 |
| -18 |
В |
100М |
0,14 |
656 |
80 |
-50…+150 |
| -19 |
0,15 |
676 |
100 |
| -20 |
0,11 |
676 |
100 |
6 |
| -21 |
0,16 |
696 |
120 |
8 |
| -22 |
0,18 |
736 |
160 |
| -23 |
0,20 |
776 |
200 |
| -24 |
0,25 |
826 |
250 |
| -25 |
0,35 |
896 |
320 |
| -26 |
0,55 |
1076 |
500 |
| -27 |
С |
0,14 |
656 |
80 |
-50…+180 |
| -28 |
0,15 |
676 |
100 |
| -29 |
0,11 |
676 |
100 |
6 |
| -30 |
0,16 |
696 |
120 |
8 |
| -31 |
0,18 |
736 |
160 |
| -32 |
0,20 |
776 |
200 |
| -33 |
0,25 |
826 |
250 |
| -34 |
0,35 |
896 |
320 |
| -35 |
0,55 |
1076 |
500 |
|
