Назначение: комплект термопреобразователей
сопротивления, подобранных в пару, предназначен для измерения разности
температур в открытых и закрытых системах теплоснабжения. Комплект состоит из
двух термопреобразователей сопротивления.. срок службы-15 лет
измеряемая разность температур - 5...175
°С значения сопротивлений термопреобразователей сопротивления,входящих в
комплект, при 0 °С (Ro), отличаются между собой на величину не более 0,01%
значения W100 термопреобразователей сопротивления, входящих в комплект,
отличаются между собой на величину не более 0,0001 длина погружаемой части
термопреобразователей сопротивления - 60; 80; 100; 120; 160; 200; 250; 320 мм

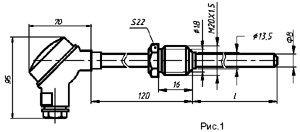

защищенность от воды и пыли со стороны выводов по ГОСТ-14254 - IP54 (рис.1,2,3),
IР00 (рис.4) вероятность безотказной работы за 2000 ч - 0,98

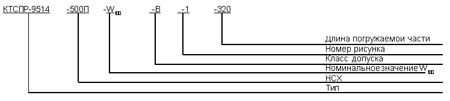

Пример записи при заказе:
По заявке потребителя возможна поставка иных комплектов и
отдельных термопреобразователей сопротивления других конструктивных исполнений.

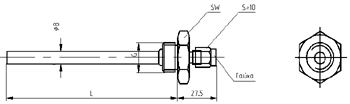

Для рис.4-длина выводов по заказу. Необходимость поставки КТСПР с
государственной поверкой должна указываться в заявке и производиться за
дополнительную плату.
Способы установки датчиков на объекте на стандартные
тройники по ГОСТ 8949-75
| на трубе 1/2" |
 |
на трубе 3/4" |
|
на трубе 1" |
 |
|
 |
|
 |
| для диаметров труб от 25
до 60 мм |
|
для установки датчика по рис.4 может применяться
защитная гильза |
 |
|
 |
