Преобразователи термоэлектрические
хромель-алюмелевые ТХА 9816
Назначение:
для измерения температуры газообразных и жидких сред (рис.1, 2, 3) и
поверхности твердых тел (рис.4).
Преобразователи могут применяться для измерения температуры
движущихся сред при предельных скоростях потока (таблица).
Пример записи при заказе: «Преобразователь термоэлектрический
ТХА 9816.125-01»Предельная скорость потока измеряемой среды
|
Рис. |
Длина
монтажной части, L, мм |
Предельная скорость потока, м/с |
|
без
гильзы |
с
гильзой |
| пар |
вода |
пар |
вода |
| 2 |
1250; 1600; 2000 |
1 |
0,1 |
2 |
0,2 |
| 3 |
120; 160; 200; |
25 |
1,5 |
120 |
10 |
| 250; 320 |
15 |
0,5 |
100 |
7,5 |
| 400; 500; 630 |
3 |
0,25 |
- |
- |

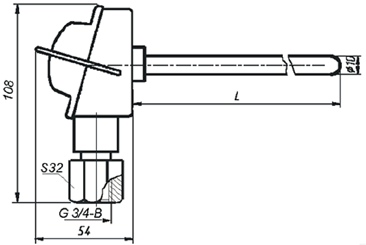

Рис.1 |

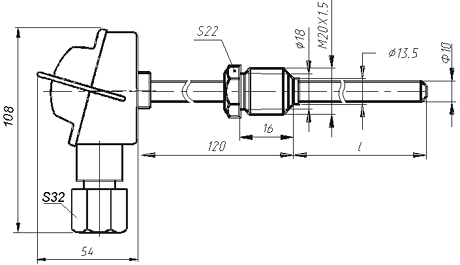

Рис.2 |

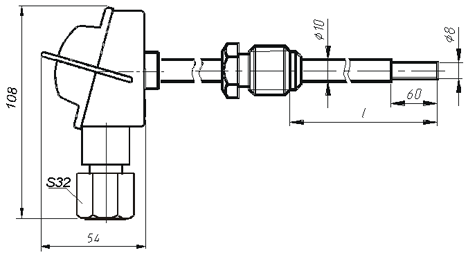

Рис.3 |

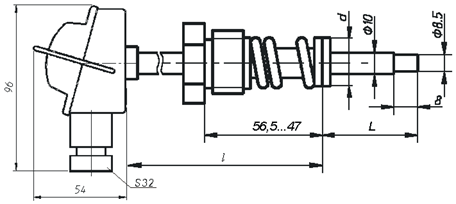

Рис.4 |
|
Конструктивное исполнение |
L, мм |
Масса, кг |
Рис. |
Термоэлемент |
Рабочий
конец |
Показатель
тепловой инерции |
Ру, Мпа |
| .125-00 |
320 |
0,52 |
1 |
ОДИНАРНЫЙ |
ИЗОЛИРОВАН |
40 |
0,4 |
| -01 |
500 |
0,56 |
| -02 |
800 |
0,65 |
| -03 |
1000 |
0,7 |
| -04 |
1250 |
0,78 |
| -05 |
1600 |
0,88 |
| -06 |
2000 |
1,03 |
| -07 |
320 |
0,52 |
ДВОЙНОЙ |
| -08 |
500 |
0,56 |
| -09 |
800 |
0,65 |
| -10 |
1000 |
0,7 |
| -11 |
1250 |
0,78 |
| -12 |
1600 |
0,88 |
| -13 |
2000 |
1,03 |
| .126-00 |
120 |
0,5 |
2 |
ОДИНАРНЫЙ |
ИЗОЛИРОВАН |
40 |
6,3 |
| -01 |
160 |
0,52 |
| -02 |
200 |
0,53 |
| -03 |
250 |
0,54 |
| -04 |
320 |
0,56 |
| -05 |
400 |
0,58 |
| -06 |
500 |
0,62 |
| -07 |
630 |
0,65 |
| -08 |
800 |
0,68 |
| -09 |
1000 |
0,74 |
| -10 |
1250 |
0,85 |
| -11 |
1600 |
0,98 |
| -12 |
2000 |
1,08 |
| -13 |
120 |
0,5 |
ДВОЙНОЙ |
| -14 |
160 |
0,52 |
| -15 |
200 |
0,53 |
| -16 |
250 |
0,54 |
| -17 |
320 |
0,56 |
| -18 |
400 |
0,58 |
| -19 |
500 |
0,62 |
| -20 |
630 |
0,65 |
| -21 |
800 |
0,68 |
| -22 |
1000 |
0,74 |
| -23 |
1250 |
0,85 |
| -24 |
1600 |
0,98 |
| -25 |
2000 |
1,08 |
|
Конструктивное исполнение |
L, мм |
Масса, кг |
Рис. |
Термоэлемент |
Рабочий
конец |
Показатель
тепловой инерции |
Ру, Мпа |
| .127-00 |
120 |
0,5 |
3 |
ОДИНАРНЫЙ |
ИЗОЛИРОВАН |
20 |
6,3 |
| -01 |
160 |
0,52 |
| -02 |
200 |
0,53 |
| -03 |
250 |
0,54 |
| -04 |
320 |
0,56 |
| -05 |
400 |
0,58 |
| -06 |
500 |
0,62 |
| -07 |
630 |
0,65 |
| -08 |
800 |
0,68 |
| -09 |
1000 |
0,74 |
| -10 |
1250 |
0,85 |
| -11 |
1600 |
0,98 |
| -12 |
2000 |
1,08 |
| -13 |
120 |
0,5 |
ДВОЙНОЙ |
| -14 |
160 |
0,52 |
| -15 |
200 |
0,53 |
| -16 |
250 |
0,54 |
| -17 |
320 |
0,56 |
| -18 |
400 |
0,58 |
| -19 |
500 |
0,62 |
| -20 |
630 |
0,65 |
| -21 |
800 |
0,68 |
| -22 |
1000 |
0,74 |
| -23 |
1250 |
0,85 |
| -24 |
1600 |
0,98 |
| -25 |
2000 |
1,08 |
|
Конструктивное исполнение |
L, мм |
l, мм |
Масса, кг |
Рис. |
Термоэлемент |
Рабочий
конец |
Показатель
тепловой инерции |
Ру, Мпа |
| .128-00 |
250 |
200 |
0,45 |
4 |
ОДИНАРНЫЙ |
НЕ ИЗОЛИРОВАН |
8 |
6,3 |
| -01 |
320 |
0,48 |
| -02 |
320 |
200 |
0,47 |
| -03 |
320 |
0,5 |
| -04 |
400 |
200 |
0,5 |
| -05 |
320 |
0,53 |
| -06 |
500 |
200 |
0,53 |
| -07 |
320 |
0,56 |
| -08 |
630 |
200 |
0,57 |
| -09 |
320 |
0,6 |
| -10 |
800 |
200 |
0,62 |
| -11 |
320 |
0,65 |
| -12 |
1000 |
200 |
0,68 |
| -13 |
320 |
0,71 |
| -14 |
1250 |
200 |
0,75 |
| -15 |
320 |
0,78 |
| -16 |
1600 |
200 |
0,85 |
| -17 |
320 |
0,88 |
| -18 |
2000 |
200 |
1,0 |
| -19 |
320 |
1,03 |
| -20 |
250 |
200 |
0,45 |
ДВОЙНОЙ |
| -21 |
320 |
0,48 |
| -22 |
320 |
200 |
0,47 |
| -23 |
320 |
0,5 |
| -24 |
400 |
200 |
0,5 |
| -25 |
320 |
0,53 |
| -26 |
500 |
200 |
0,53 |
| -27 |
320 |
0,56 |
| -28 |
630 |
200 |
0,57 |
| -29 |
320 |
0,6 |
| -30 |
800 |
200 |
0,62 |
| -31 |
320 |
0,65 |
| -32 |
1000 |
200 |
0,68 |
| -33 |
320 |
0,71 |
| -34 |
1250 |
200 |
0,75 |
| -35 |
320 |
0,78 |
| -36 |
1600 |
200 |
0,85 |
| -37 |
320 |
0,88 |
| -38 |
2000 |
200 |
1,0 |
| -39 |
320 |
1,03 |
|
