ТХА 9624, ТХК 9624 Кабельные преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые / Преобразователи измерительные / Каталог продукции

Кабельные преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые ТХА 9624, ТХК 9624

Назначение:

для измерения температуры жидких и газообразных сред, твердых тел.

Пример записи при заказе: «Преобразователь термоэлектрический кабельный ТХА 9624 .108-01»

«Преобразователь термоэлектрический кабельный ТХК 9624 .111-01»



Кабельные преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые ТХА 9624, ТХК 9624

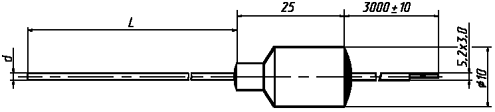

Рис.1

Рис.2

Рис.3



Конструктивное исполнение L, мм d, мм Рис.































Конструктивное исполнение L, мм d, мм Рис.
           .108-00 60 1,0 1            .108-20 60 1,5 1
-01 80 -21 80
-02 100 -22 100
-03 120 -23 120
-04 160 -24 160
-05 200 -25 200
-06 250 -26 250
-07 320 -27 320
-08 400 -28 400
-09 500 -29 500
-10 630 -30 630
-11 800 -31 800
-12 1000 -32 1000
-13 1250 -33 1250
-14 2000 -34 2000



Конструктивное исполнение l, мм L, мм d, мм D, мм Рис.































Конструктивное исполнение l, мм L, мм d, мм D, мм Рис.
          .109-00 60 130,5













0,5




























1,0




























2














          .109-20 60 130,5













1,0




























1,5




























2














-01 80 150,5 -21 80 150,5
-02 100 170,5 -22 100 170,5
-03 120 190,5 -23 120 190,5
-04 160 230,5 -24 160 230,5
-05 200 270,5 -25 200 270,5
-06 250 320,5 -26 250 320,5
-07 320 390,5 -27 320 390,5
-08 400 470,5 -28 400 470,5
-09 500 570,5 -29 500 570,5
-10 630 700,5 -30 630 700,5
-11 800 870,5 -31 800 870,5
-12 1000 1320,5 -32 1000 1320,5
-13 1250 1570,5 -33 1250 1570,5
-14 2000 2070,5 -34 2000 2070,5



Конструктивное исполнение L, мм d, мм bxhxl1 Рис.































Конструктивное исполнение L, мм d, мм bxhxl1 Рис.
            .110-00 60













1,0




























1,8х0,3х20




























3














           .110-20 60













1,5




























2,3х0,5х30




























3














-01 80 -21 80
-02 100 -22 100
-03 120 -23 120
-04 160 -24 160
-05 200 -25 200
-06 250 -26 250
-07 320 -27 320
-08 400 -28 400
-09 500 -29 500
-10 630 -30 630
-11 800 -31 800
-12 1000 -32 1000
-13 1250 -33 1250
-14 2000 -34 2000



Конструктивное исполнение L, мм d, мм Рис.































Конструктивное исполнение L, мм d, мм Рис.
                   .111-00 60 1,0 1                    .111-20 60 1,5 1
-01 80 -21 80
-02 100 -22 100
-03 120 -23 120
-04 160 -24 160
-05 200 -25 200
-06 250 -26 250
-07 320 -27 320
-08 400 -28 400
-09 500 -29 500
-10 630 -30 630
-11 800 -31 800
-12 1000 -32 1000
-13 1250 -33 1250
-14 2000 -34 2000



Конструктивное исполнение l, мм L, мм d, мм D, мм Рис.































Конструктивное исполнение l, мм L, мм d, мм D, мм Рис.
          .112-00 60 130,5 0,5 1,0 2           .112-20 60 130,5 1,0 1,5 2
-01 80 150,5 -21 80 150,5
-02 100 170,5 -22 100 170,5
-03 120 190,5 -23 120 190,5
-04 160 230,5 -24 160 230,5
-05 200 270,5 -25 200 270,5
-06 250 320,5 -26 250 320,5
-07 320 390,5 -27 320 390,5
-08 400 470,5 -28 400 470,5
-09 500 570,5 -29 500 570,5
-10 630 700,5 -30 630 700,5
-11 800 870,5 -31 800 870,5
-12 1000 1320,5 -32 1000 1320,5
-13 1250 1570,5 -33 1250 1570,5
-14 2000 2070,5 -34 2000 2070,5



Конструктивное исполнение L, мм d, мм bxhxl1 Рис.































Конструктивное исполнение L, мм d, мм bxhxl1 Рис.
            .113-00 60 1,0 1,8х0,3х20 3             .113-20 60 1,5 2,3х0,5х30 3
-01 80 -21 80
-02 100 -22 100
-03 120 -23 120
-04 160 -24 160
-05 200 -25 200
-06 250 -26 250
-07 320 -27 320
-08 400 -28 400
-09 500 -29 500
-10 630 -30 630
-11 800 -31 800
-12 1000 -32 1000
-13 1250 -33 1250
-14 2000 -34 2000

Заказать ТХА 9624, ТХК 9624 Кабельные преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые
