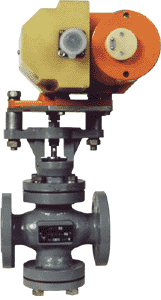

Клапан регулирующий КР-1

Клапан регулирующий КР-1Предназначены для регулирования потока жидких и газообразных сред.

Тип затвора - клеточный клапан. Материал корпуса чугун СЧ 20, клапана 20Х13 и стакана бронза ОЗЦ7С5Н1.

По спец. заказу возможно изготовление клапанов регулирующих Dy 100; 125; 150. Материал корпуса сталь 25 или 12Х18Р10Т.

Технические характеристики


Наименование параметра Значение
Диаметр условного прохода регулирующего органа, Dумм 25; 32; 40; 50; 80; 100; 125; 150
Условная пропускная способность, Кv, м3 6,3; 10; 16; 25; 60; 100; 160; 250
Относительная нерегулируемая протечка, % от Кv, не более 0,1
Напряжение питающей сети, В ~ 220 f 50 Гц
Потребляемая мощность, ВА, не более 110
Условное давление, МПа 1,6
Номинальное усилие на штоке, кН 1,6
Сопротивление датчика (потенциометра R1), кОм 1±5%
Допускаемая мощность датчика, Вт 0,5
Тип электрического привода МРП-1,6

Время рабочего хода клапана

Dу, мм Время хода клапана, с
25 13; 26; 65
32 13; 26; 65
40 16,5; 33; 85
50 16,5; 33; 85
80 22,5; 55; 120

Тип соединения фланцевое по ГОСТ 12815-80.

Пример обозначения клапана регулирующего Dу 80, с временем хода 45 с при заказе:

Клапан регулирующий КР-1-Dу 80-45

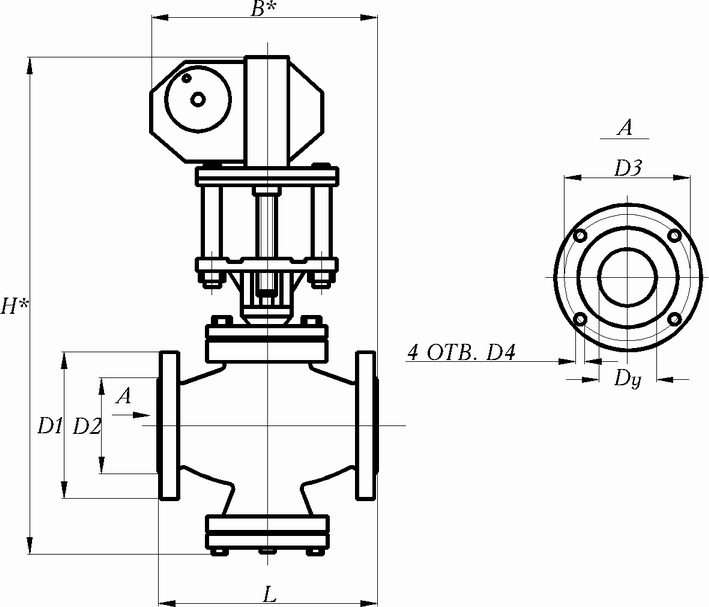

Габаритные и присоединительные размеры
