Преобразователи термоэлектрические
хромель-алюмелевые ТХА 9426
Назначение:
для измерения температуры газовых потоков больших скоростей (рис. 1,2,3,4,5),
а также в нейтрализаторах отработавших газов двигателей внутреннего сгорания
(рис.6) и продуктов сгорания в автомобильных газотурбинных двигателях (рис.7)
средняя наработка до отказа при номинальных температурах - 50000 ч
| Пример записи при заказе:
«Преобразователь термоэлектрический ТХА 9426-02»
 схема к рис.8,9
|

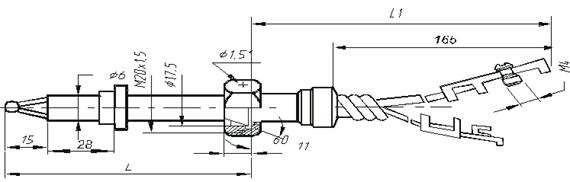

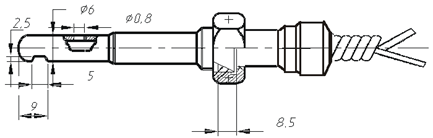

Рис.1 |

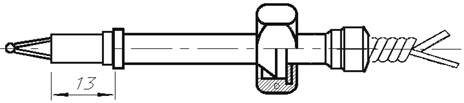

Рис.2 |

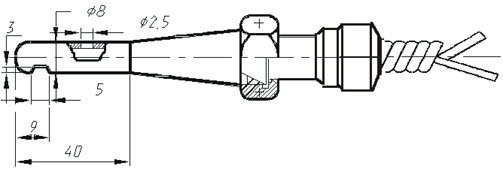

Рис.3 |
Рис.4 |

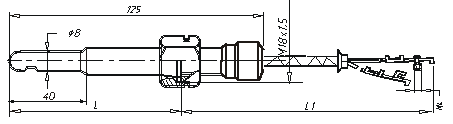

Рис.5 |

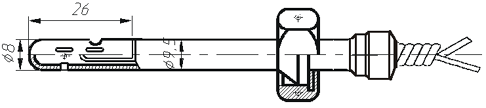

Рис.6 |

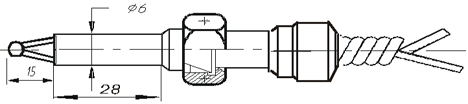

Рис.7 |

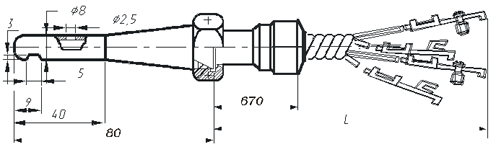

Рис.8 |

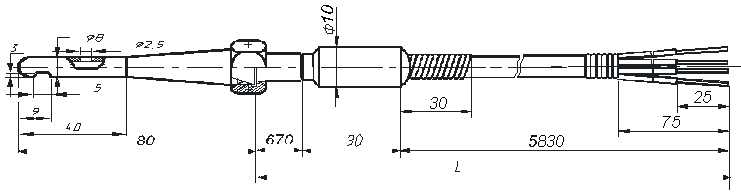

Рис.9 |

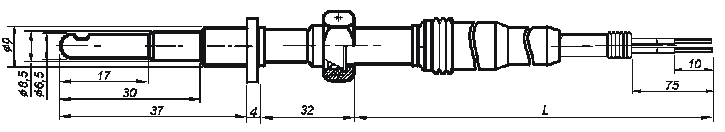

Рис.10 |
| Конструктивное исполнение |
Рис. |
L, мм |
L1, мм |
Материал защитной арматуры |
Скорость потока, м/с |
Диапазон измеряемых температур,°С |
Условное давление, Мпа |
Показатель тепловой инерции |
| -00 |
1 |
80 |
835 |
Сплав ХН50МВКТЮ8-ИД |
до 300 |
0…1000 |
0,8 |
6 |
| -01 |
2 |
6 |
| -02 |
3 |
20 |
| -03 |
4 |
60 |
900 |
Сталь 15Х25Т или 10Х17Н13М2Т |
до 180 |
0…800 |
0,25 |
20 |
| -04 |
80 |
| -05 |
100 |
| -06 |
5 |
80 |
810 |
08Х17Н15М3Т |
до 180 |
0…750 |
0,15 |
20 |
| -07 |
6 |
80 |
835 |
Сталь 10Х17Н13М2Т |
до 5 |
0…800 |
0,16 |
6 |
| -08 |
7 |
60 |
1500 |
до 300 |
0…800 |
0,8 |
6 |
| -09 |
8 |
80 |
835 |
Сплав ХН50МВКТЮ8-ИД |
до 300 |
0…1000 |
0,8 |
20 |
| -10 |
9 |
80 |
6500 |
| -11 |
10 |
1000 |
- |
Сталь ХН78Т |
до 300 |
0…1000 |
0,8 |
15 |
| -12 |
1500 |
|
