ТХА 9425 Преобразователи термоэлектрические хромель-алюмелевые / Преобразователи измерительные / Каталог продукции

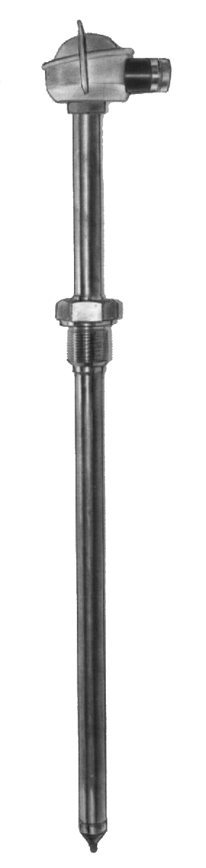

Преобразователи термоэлектрические хромель-алюмелевые ТХА 9425

Назначение:

Преобразователи термоэлектрические хромель-алюмелевые ТХА 9425для измерения температуры в газотурбинных и паротурбинных установках на объектах теплоэнергетики ­ продуктов сгорания жидкого или газообразного топлива до 900°C в потоке скоростью до 170 м/с с давлением до 3 МПа ; перегретого до 585°C пара в потоке скоростью до 60 м/с с давлением до 25,5 МПа

показатель тепловой инерции - 3 c (рис.1,2,3), 15 c (рис.4)

штуцер неподвижный

средняя наработка до отказа при номинальных температурах - 50000 ч

Пример записи при заказе: «Преобразователь термоэлектрический ТХА 9425-01»

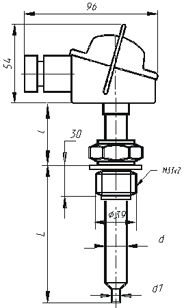

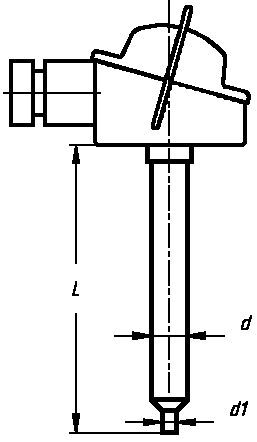

Рис.1   Рис.2

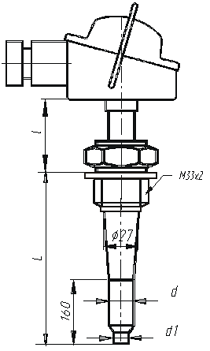

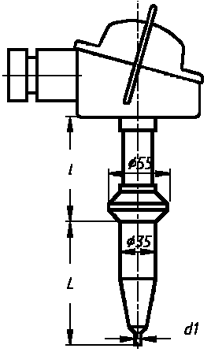

Рис.3 Рис.4



Конструктивное исполнение Рис. L, мм l, мм d, мм d1, мм Масса, кг Скорость потока, м/с Диапазон измеряемых температур,°С Условное давление, Мпа Материал защитной арматуры
без ЭЧМ
-00 1 250 160 20 5,3 1,15 90 0…+900 16 Сплав ХН45Ю
-01 320 1,30 70
-02 400 1,50 60
-03 500 1,70 45
-04 630 1,80 35
-05 800 2,20 25
-06 320 320 1,50 70
-07 500 1,90 45
-08 2 800 - 2,05 15 0,4
-09 3 320 160 22 1,70 170 32
-10 500 1,90
-11 630 2,10
-12 320 400 2,00
-13 500 2,20
-14 630 2,35
-15 500 630 2,50
-16 4 80 250 - 7 1,60 60 0…+585 80 Сплав 12Х1МФ
-17 100 1,70
-18 120 1,80
-19 160 2,10
-20 200 2,40

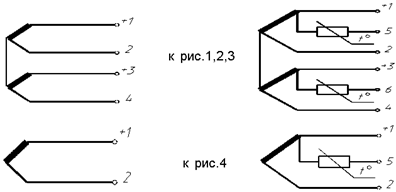

с двумя ЭЧМ (50М) в головке для термокомпенсации холодных концов (см.схему соединений)
-21 1 250 160 20 5,3 1,15 90 0…+900 16 Сплав ХН45Ю
-22 320 1,30 70
-23 400 1,50 60
-24 500 1,70 45
-25 630 1,80 35
-26 800 2,20 25
-27 320 320 1,50 70
-28 500 1,90 45
-29 2 800 - 2,05 15 0,4
-30 3 320 160 22 1,70 170 32
-31 500 1,90
-32 630 2,10
-33 320 400 2,00
-34 500 2,20
-35 630 2,35
-36 500 630 2,50
с одним ЭЧМ (50М) в головке для термокомпенсации холодных концов (см.схему соединений)
-37 4 80 250 - 7 1,60 60 0…+585 80 Сплав 12Х1МФ
-38 100 1,70
-39 120 1,80
-40 160 2,10
-41 200 2,40
