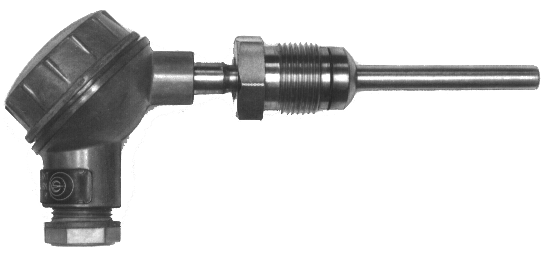

Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые ТХА 9420, ТХК 9420

Назначение:

для измерения температуры выхлопных газов, воды, парогаза на морских судах с неограниченным районом плавания.

Пример записи при заказе: «Преобразователь термоэлектрический ТХА 9420-16.01»

«Преобразователь термоэлектрический ТХК 9420-09»

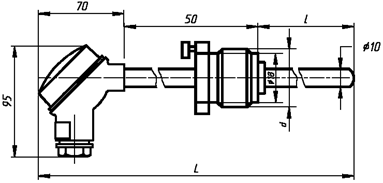

Рис.1

Ру=2,5 МПа

Штуцер подвижный

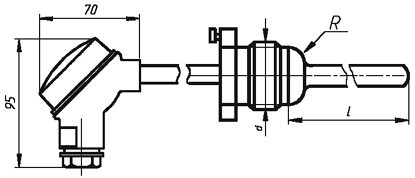

Рис.2

Ру=10 МПа

Штуцер подвижный

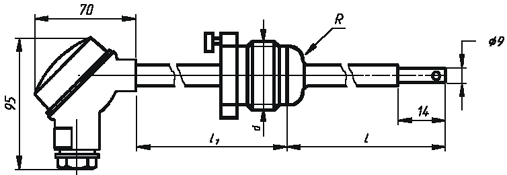

Рис.5

Ру=0,25 МПа

Штуцер подвижный

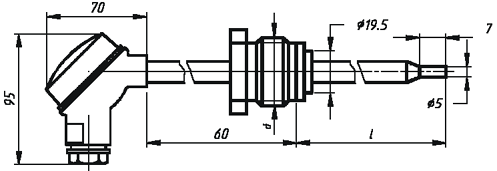

Рис.6

Ру=32 МПа

Штуцер подвижный

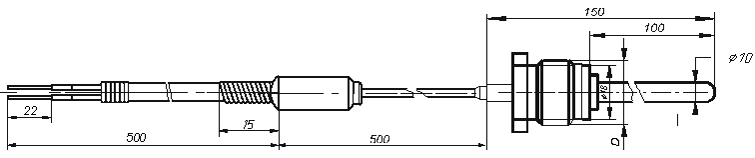

Рис.7

Ру=2,5 МПа

Конструктивное исполнение	Рис.	Размеры, мм					Рабочий конец	Показатель тепловой инерции	Материал защитной арматуры	Диапазон измеряемых температур,°С
Конструктивное исполнение	Рис.	l	L	d	R	l₁	Рабочий конец	Показатель тепловой инерции	Материал защитной арматуры	Диапазон измеряемых температур,°С
-00	1	80	200	М27х2S30	-	50	ИЗОЛИРОВАН	не более 50	Сталь 12Х18Н10Т	0…+600
-01		100	220
-02		120	240
-03		160	280
-04		200	320
-05		250	370
-06		320	440
-07		400	520
-16	2	80	200		12				Сталь 10Х23Н18	0…+800
-17		100	220
-18		120	240
-19		160	280
-20		200	320
-21		250	370
-22		320	440
-23		400	520
-16.01		80	200	М22х15S24	9,5
-17.01		100	220
-18.01		120	240
-19.01		160	280
-64	5	80	270	М27х2S30	12	120	ИЗОЛИРОВАН	не более 5	Сталь 10Х23Н18	0…+700
-65		100	290
-66		120	310
-67		160	250
-68		200	390
-69		250	440
-70		320	510
-71		400	590
-72		80	270			200
-73		100	290
-74		120	310
-75		160	250
-76		200	390
-77		250	440
-78		320	510
-79		400	590
-80	6	50	180			60	НЕ ИЗОЛИРОВАН	не более 2	Сталь 12Х18Н10Т	-50…+600
-81		60	190
-82		80	210
-83		100	230
-84		120	250
-85		160	290
-86		200	330
-87		250	380
-88		320	450

Конструктивное исполнение	Рис.	Размеры, мм					Рабочий конец	Показатель тепловой инерции	Материал защитной арматуры	Диапазон измеряемых температур,°С
Конструктивное исполнение	Рис.	l	L	d	R	l₁	Рабочий конец	Показатель тепловой инерции	Материал защитной арматуры	Диапазон измеряемых температур,°С
-08	1	80	200	М27х2 S30	-	50	ИЗОЛИРОВАН	не более 50	Сталь 12Х18Н10Т	0…+600
-09		100	220
-10		120	240
-11		160	280
-12		200	320
-13		250	370
-14		320	440
-15		400	520
-08.01		80	200	М22х1,5 S24
-09.01		100	220
-10.01		120	240
-11.01		160	280
-12.01		200	320
-13.01		250	370
-14.01		320	440
-15.01		400	520
-24		80	200	М27х2 S30	12	50	ИЗОЛИРОВАН	не более 50
-25		100	220
-26		120	240
-27		160	280
-28		200	320
-29	2	250	370
-30		320	440
-31		400	520
-24.01		80	200	М22х1,5 S24	9
-25.01		100	220
-26.01		120	240
-27.01		160	280
-89		50	180	М27х2 S30	12	60	ИЗОЛИРОВАН	не более 2		-50…+500
-90		60	190
-91		80	210
-92		100	230
-93	6	120	250
-94		160	290
-95		200	330
-96		250	380
-97		320	450
-98		100	1150	М22х1,5	-	-	ИЗОЛИРОВАН	не более 50		-40…+600
-99		100	1150	G1/2-B	-	-	ИЗОЛИРОВАН	не более 50		-40…+600
