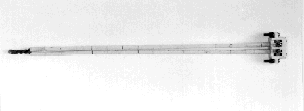

Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые бескорпусные ТХА 9419, ТХК 9419

Назначение:

для измерения температуры в атмосфере чистого воздуха, газообразных химически неагрессивных сред с влажностью не более 80%.

Пример записи при заказе: «Преобразователь термоэлектрический ТХА 9419-02»

«Преобразователь термоэлектрический ТХК 9419-45»

Производим поставку данных термопар и с изоляцией кремнеземистой нитью вместо керамических бус КВПТ для температур +600°С. С такой изоляцией термопары дешевле. Надежность подтверждена эксплуатацией на ряде ТЭЦ и ГРЭС. В заявке необходимо указывать тип изоляции.

По заявке потребителя возможно изготовление бус КВПТ длиной 10 мм.

Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые бескорпусные ТХА 9419, ТХК 9419

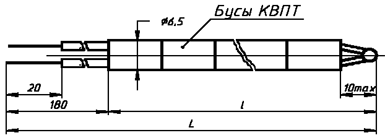

Рис.1

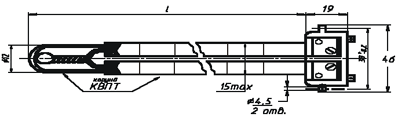

Рис.2

Конструктивное исполнение	l, мм	L, мм	Масса, кг	Класс допуска	НСХ	Рис.	Материал электродов	Диапазон измеряемых температур,°С
-22	1000	1180	0,167	2	ХА(К)	1	Проволока ДКРХМ 1,2	-40…+1000
-23	1250	1430	0,202
-24	1600	1780	0,263
-25	2000	2180	0,327
-26	2500	2680	0,407
-27	3150	3330	0,511
-28	3550	3730	0,574
-29	4000	4180	0,646
-30	4500	4680	0,726
-31	5000	5180	0,806
-32	5600	5780	0,902
-33	6300	6480	1,014
-34	7100	7280	1,141
-35	8000	8180	1,285
-36	9000	9180	1,445
-37	10000	10180	1,604
-38	11200	11380	1,796
-39	12500	12680	2,002
-40	14000	14180	2,243
-41	16000	16180	2,562
-42	18000	18180	2,882
-43	20000	20180	3,201

Конструктивное исполнение	l, мм	Масса, кг	Класс допуска	НСХ	Рис.	Материал электродов	Диапазон измеряемых температур,°С
-77	320	0,095	2	ХА(К)	2	Проволока ДКРХМ 3,2	-40…+1000
-78	400	0,117
-79	500	0,142
-80	630	0,178
-81	800	0,220
-82	1000	0,273
-83	1250	0,337
-84	1600	0,429
-85	2000	0,531
-86	2500	0,662
-87	3150	0,832

Конструктивное исполнение	l, мм	L, мм	Масса, кг	Класс допуска	НСХ	Рис.	Материал электродов	Диапазон измеряемых температур,°С
-44	1000	1180	0,168	2	ХК(L)	1	Проволока ДКРХМ 1,2	-40…+600
-45	1250	1430	0,203
-46	1600	1780	0,263
-47	2000	2180	0,327
-48	2500	2680	0,407
-49	3150	3330	0,511
-50	3550	3730	0,575
-51	4000	4180	0,647
-52	4500	4680	0,727
-53	5000	5180	0,807
-54	5600	5780	0,903
-55	6300	6480	1,015
-56	7100	7280	1,143
-57	8000	8180	1,287
-58	9000	9180	1,447
-59	10000	10180	1,607
-60	11200	11380	1,799
-61	12500	12680	2,005
-62	14000	14180	2,247
-63	16000	16180	2,567
-64	18000	18180	2,887
-65	20000	20180	3,206

Конструктивное исполнение	l, мм	Масса, кг	Класс допуска	НСХ	Рис.	Материал электродов	Диапазон измеряемых температур,°С
-88	320	0,096	2	ХК(L)	2	Проволока ДКРХМ 3,2	-40…+600
-89	400	0,118
-90	500	0,143
-91	630	0,179
-92	800	0,221
-93	1000	0,275
-94	1250	0,339
-95	1600	0,432
-96	2000	0,535
-97	2500	0,667
-98	3150	0,838
