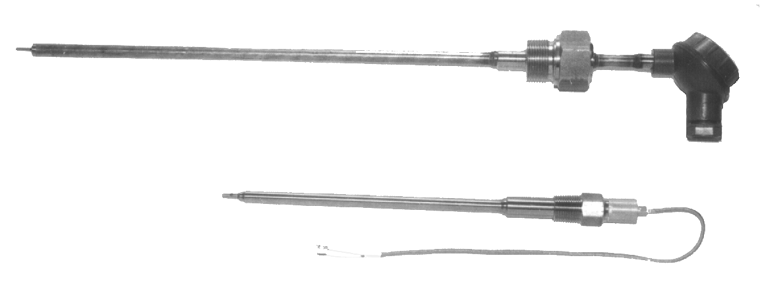

Преобразователи термоэлектрические хромель-алюмелевые ТХА 9415

Назначение:

для контроля температуры продуктов сгорания природного газа на агрегатах ГПА-25/76, а также на импортных агрегатах компрессорных станций магистральных газопроводов при скорости потока газа перед защитным экраном рабочего конца термопреобразователя до 70м/сек.

средняя наработка до отказа при:

-номинальных температурах 750°С - 30000 ч,

                                                     540°С - 60000 ч

«Преобразователь термоэлектрический ТХА 9415-10.01»

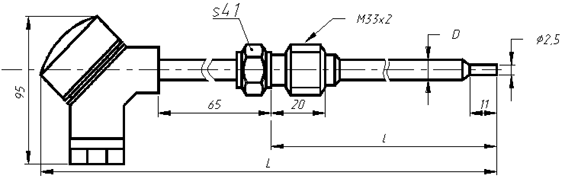

Рис.1 Штуцер неподвижный

l, мм L, мм D, мм Масса, г 255 390 10 765 20 1005 260 395 10 770 20 1020 280 415 10 780 20 1055 320 455 10 795 20 1115 420 555 10 830 20 1275 440 575 10 840 20 1310 500 635 10 865 20 1395 520 655 10 875 20 1435

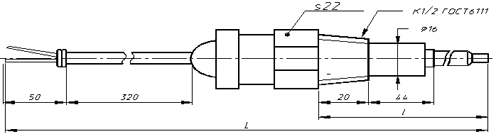

Рис.2 Штуцер неподвижный

l, мм L, мм D, мм Масса, г 255 666 10 305 260 671 313 280 691 325 320 731 335 420 831 375 440 851 385 500 911 405 520 931 415

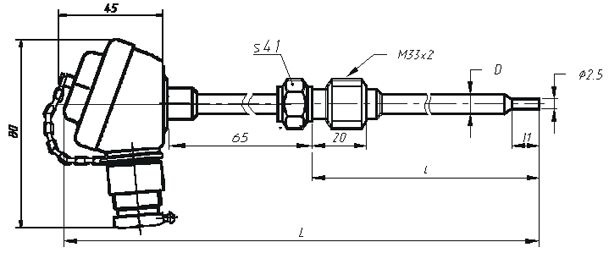

Рис.3 Штуцер неподвижный

l, мм L, мм D, мм Масса, г 255 392 10 915 20 1050 260 397 10 920 20 1170 280 417 10 930 20 1205 320 457 10 940 20 1265 420 557 10 980 20 1425 440 577 10 990 20 1460 500 637 10 1010 20 1555 520 657 10 1025 20 1590

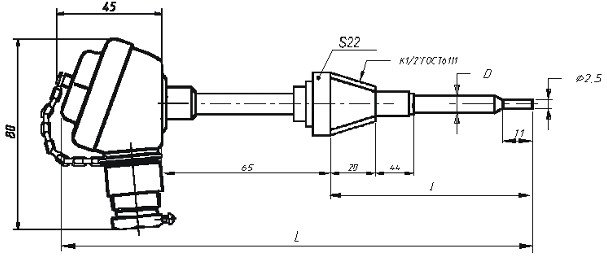

Рис.4

l, мм L, мм D, мм Масса, г 255 392 10 560 260 397 565 280 417 575 320 457 590 420 557 635 440 577 645 500 637 665 520 657 675



Конструктивное исполнение	Рис.	Размеры, мм			Класс допуска		Конструктивное исполнение	Рис.	Размеры, мм			Класс допуска
		D	l	L					D	l	L
10.00	1	10	255	390	2		30.00	3	10	255	392	2
10.01			260	395			30.01			260	397
10.02			280	415			30.02			280	417
10.03			320	455			30.03			320	457
10.04			420	555			30.04			420	557
10.05			440	575			30.05			440	577
10.06			500	635			30.06			500	637
10.07			520	655			30.07			520	657
11.00		20	255	390			31.00		20	255	392
11.01			260	395			31.01			260	397
11.02			280	415			31.02			280	417
11.03			320	455			31.03			320	457
11.04			420	555			31.04			420	557
11.05			440	575			31.05			440	577
11.06			500	635			31.06			500	637
11.07			520	655			31.07			520	657
12	2	10	255	666			32	4	10	255	392
13			260	671			33			260	397
14			280	691			34			280	417
15			320	731			35			320	457
16			420	831			36			420	557
17			440	851			37			440	577
18			500	911			38			500	637
19			520	931			39			520	657
