ТХА 0007, ТХК 0007 Термоэлектрические преобразователи хромель-алюмелевые, хромель-копелевые / Преобразователи измерительные / Каталог продукции

Термоэлектрические преобразователи хромель-алюмелевые, хромель-копелевые ТХА 0007, ТХК 0007

Назначение:

для измерения температуры жидких, газообразных и сыпучих веществ, а также твердых тел.

Пример записи при заказе: «Преобразователь термоэлектрический ТХА 0007-01.02»

«Преобразователь термоэлектрический ТХК 0007-01.05»

Конструктивное исполнение с -00 по -199 определяет размеры датчика, дополнительный номер исполнения с .01 по .06 определяет тип, материал защитной арматуры, температуру и изоляцию спая.

Термоэлектрические преобразователи хромель-алюмелевые, хромель-копелевые ТХА 0007, ТХК 0007

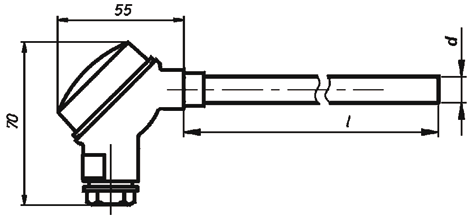

Рис.1

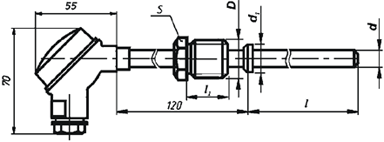

Рис.2



d, мм Показатель тепловой инерции, с
Спай изолирован Спай не изолирован
3 2,5 2
4 4 3
5 5 5
6 6 6
7,2 12 10



Дополнительный номер исполнения Тип Материал защитной арматуры Диапазон измеряемых температур, °С Изоляция спая
.01 ТХА 12Х18Н10Т -40…+600 изолирован
.02 ХН78Т -40…+1000
.03 12Х18Н10Т -40…+600 не изолирован
.04 ХН78Т -40…+1000
.05 ТХК 12Х18Н10Т -40…+600 изолирован
.06 не изолирован

Исполнения ТХА, ТХК по рис.1

Конструктивное исполнение l, мм d, мм



















































Конструктивное исполнение l, мм d, мм



















































Конструктивное исполнение l, мм d, мм



















































Конструктивное исполнение l, мм d, мм
-00 50 3 -25 160 4 -50 500 5 -75 1600 6
-01 60 -26 200 -51 630 -76 2000
-02 80 -27 250 -52 800 -77 2500
-03 100 -28 320 -53 1000 -78 3150
-04 120 -29 400 -54 1250 -79 4000
-05 160 -30 500 -55 1600 -80 50 7,2
-06 200 -31 630 -56 2000 -81 60
-07 250 -32 800 -57 2500 -82 80
-08 320 -33 1000 -58 3150 -83 100
-09 400 -34 1250 -59 4000 -84 120
-10 500 -35 1600 -60 50 6 -85 160
-11 630 -36 2000 -61 60 -86 200
-12 800 -37 2500 -62 80 -87 250
-13 1000 -38 3150 -63 100 -88 320
-14 1250 -39 4000 -64 120 -89 400
-15 1600 -40 50 5 -65 160 -90 500
-16 2000 -41 60 -66 200 -91 630
-17 2500 -42 80 -67 250 -92 800
-18 3150 -43 100 -68 320 -93 1000
-19 4000 -44 120 -69 400 -94 1250
-20 50 4 -45 160 -70 500 -95 1600
-21 60 -46 200 -71 630 -96 2000
-22 80 -47 250 -72 800 -97 2500
-23 100 -48 320 -73 1000 -98 3150
-24 120 -49 400 -74 1250 -99 4000

Исполнения ТХА, ТХК по рис.2

Конструктивное исполнение l, мм l1, мм d, мм d1, мм D, мм S, мм




































































































Конструктивное исполнение l, мм l1, мм d, мм d1, мм D, мм S, мм
-100 50 8 3 6 М8х1 13 -150 500 12 5 10 М12х1 14
-101 60 -151 630
-102 80 -152 800
-103 100 -153 1000
-104 120 -154 1250
-105 160 -155 1600
-106 200 -156 2000
-107 250 -157 2500
-108 320 -158 3150
-109 400 -159 4000
-110 500 -160 50 12 6 10 М12х1 14
-111 630 -161 60
-112 800 -162 80
-113 1000 -163 100
-114 1250 -164 120
-115 1600 -165 160
-116 2000 -166 200
-117 2500 -167 250
-118 3150 -168 320
-119 4000 -169 400
-120 50 10 4 8 М10х1 13 -170 500
-121 60 -171 630
-122 80 -172 800
-123 100 -173 1000
-124 120 -174 1250
-125 160 -175 1600
-126 200 -176 2000
-127 250 -177 2500
-128 320 -178 3150
-129 400 -179 4000
-130 500 -180 50 15 7,2 10 М20х1,5 22
-131 630 -181 60
-132 800 -182 80
-133 1000 -183 100
-134 1250 -184 120
-135 1600 -185 160
-136 2000 -186 200
-137 2500 -187 250
-138 3150 -188 320
-139 4000 -189 400
-140 50 12 5 10 М12х1 14 -190 500
-141 60 -191 630
-142 80 -192 800
-143 100 -193 1000
-144 120 -194 1250
-145 160 -195 1600
-146 200 -196 2000
-147 250 -197 2500
-148 320 -198 3150
-149 400 -199 4000
