Термоэлектрические преобразователи хромель-алюмелевые, хромель-копелевые ТХА 0002, ТХК 0002

Назначение:

для измерения температуры жидких, газообразных, сыпучих веществ, твердых тел.

класс допуска - 2

показатель тепловой инерции - 1 с

защищенность от пыли и воды - IP00

климатическое исполнение - У3, Т3

рабочий конец - не изолирован

Пример записи при заказе: «Преобразователь термоэлектрический ТХА 0002-01»

«Преобразователь термоэлектрический ТХК 0002-16»

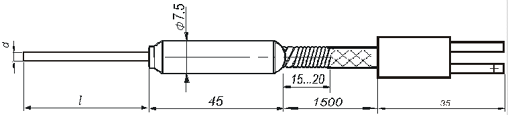

Рис.1

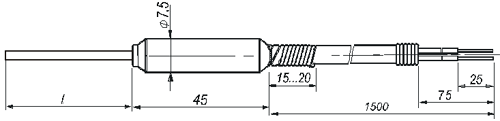

Рис.2

Конструктивное исполнение	l, мм	d, мм	Рис.	НСХ	Диапазон измеряемых температур, °С	Конструктивное исполнение	l, мм	d, мм	Рис.	НСХ	Диапазон измеряемых температур, °С
-00	500	0,5	1	ХА(К)	-40…+700	-16	500	0,5	1	ХК(L)	-40…+600
-01	1000					-17	1000
-02	1500					-18	1500
-03	500		2			-19	500		2
-04	1000					-20	1000
-05	1500					-21	1500
-06	500	1,0	1			-22	500	1,0	1
-07	1000					-23	1000
-08	1500					-24	1500
-09	2000					-25	2000
-10	3000					-26	3000
-11	500		2			-27	500		2
-12	1000					-28	1000
-13	1500					-29	1500
-14	2000					-30	2000
-15	3000					-31	3000
