Поверхностные термоэлектрические
преобразователи хромель-алюмелевые, хромель-копелевые ТХА 0001, ТХК 0001
Назначение:
для измерения температуры плоских поверхностей с креплением винтом.
класс допуска - 2
показатель тепловой инерции - 8 с
защищенность от пыли и воды - IP00
климатическое исполнение - У3, Т3
Пример записи при заказе: «Преобразователь термоэлектрический ТХА 0001-01»
«Преобразователь термоэлектрический ТХК 0001-16»
|
Конструктивное
исполнение |
l, мм |

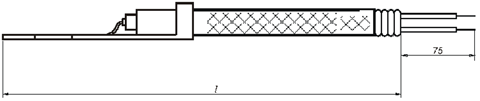

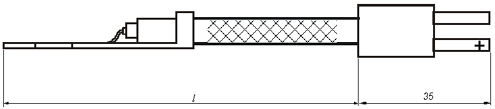

Рис. |
НСХ |
Диапазон измеряемых
температур, °С |
Конструктивное
исполнение |
l, мм |
Рис. |
НСХ |
Диапазон измеряемых
температур, °С |
| -00 |
1500 |
1 |
ХА(К) |
-40…+700 |
-15 |
1500 |
1 |
ХК(L) |
-40…+600 |
| -01 |
2000 |
-16 |
2000 |
| -02 |
3000 |
-17 |
3000 |
| -03 |
4000 |
-18 |
4000 |
| -04 |
5000 |
-19 |
5000 |
| -05 |
1500 |
2 |
-20 |
1500 |
2 |
| -06 |
2000 |
-21 |
2000 |
| -07 |
3000 |
-22 |
3000 |
| -08 |
4000 |
-23 |
4000 |
| -09 |
5000 |
-24 |
5000 |
| -10 |
1500 |
-40…+260 |
-25 |
1500 |
-40…+260 |
| -11 |
2000 |
-26 |
2000 |
| -12 |
3000 |
-27 |
3000 |
| -13 |
4000 |
-28 |
4000 |
| -14 |
5000 |
-29 |
5000 |
