Преобразователи
термоэлектрические платинородий-платиновые ТПП 0201
Назначение:
для кратковременных измерений температуры в воздушной среде:
для 1100°С…1200°С не более 30 мин.
для 1200°С…1250°С не более 20 мин.;
а также для контроля термопар в процессе эксплуатации.
Время погружения в зону высоких температур не менее 10 мин. со скоростью
погружения не более 6 см/мин.
Технические характеристики
| диапазон измеряемых температур, °C |
0…+1250 |
| номинальная статическая характеристика (НСХ) |
ПП(S) |
| класс допуска |
2 |
| показатель тепловой инерции,с |
7 |
| защищенность от пыли и воды |
IP00 |
| герметичность к измеряемой среде |
+ |
| материал защитной арматуры |
НП2Э |
| изоляция рабочего конца |
+ |
| материал электродов |
(+)Пр-10 Ж0.3 (-)ПлТ Ж0.3 |
| устойчивость к вибрации |
группа исп.В1 |
| климатическое исполнение |
У3 |
Пример записи при заказе: «Преобразователь термоэлектрический ТПП 0201-01»

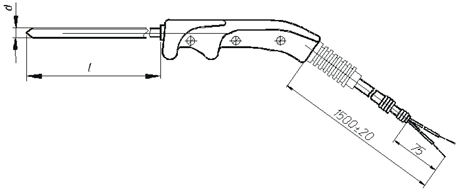

Рис.1 |

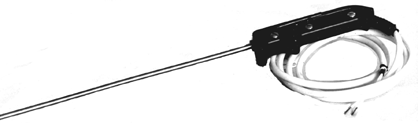

 Рис.2 |
|
Конструктивное исполнение |
Рис. |
l, мм |
d, мм |
| -00 |
1 |
500 |
5,4 |
| -01 |
630 |
| -02 |
800 |
| -03 |
1000 |
| -04 |
1250 |
| -05 |
1500 |
| -06 |
2 |
500 |
| -07 |
630 |
| -08 |
800 |
| -09 |
1000 |
| -10 |
1250 |
| -11 |
1500 |
|
|
