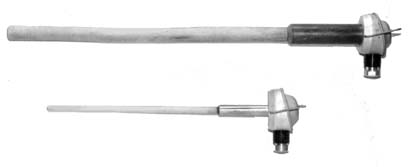

Преобразователи термоэлектрические платинородий-платиновые, платинородиевые ТПП 2 821 004, ТПР 2 821 005, ТПР 2 821 006

Назначение:

для измерения температур в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары.

средняя наработка до отказа при:

-номинальных температурах - 6000 ч

Пример записи при заказе: «Преобразователь термоэлектрический ТПП 2 821 004 03»

«Преобразователь термоэлектрический ТПР 2 821 005 03»

По дополнительному требованию заказчика защитная арматура из стали 12Х18Н10Т и корундовый чехол могут быть выполнены из сталей ХН45Ю, 10Х23Н18, Х23Ю5, 15Х25Т и(или) увеличена длина (l) КВПТ-части.

Материал защитной арматуры:

корунд с добавкой двуокиси титана - КВПТ - для d=8 мм

газонепроницаемый высокоплотный - КТВП - для d=20 мм

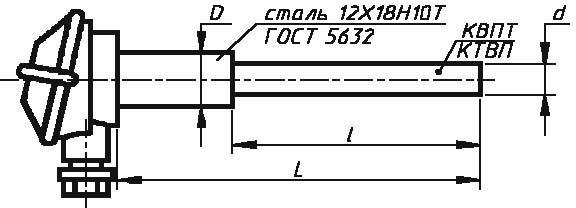

Преобразователи термоэлектрические платинородий-платиновые ТПП 2 821 004

0…+1300°C

Конструктивное исполнение Размеры, мм Масса, кг L l D d .004   250 14 8    00 320 0,414  01 500 400 0,464  02 500 30 20 0,904  03 800 1,749  04 1000 2,345  05 1250 2,980  06 1600 3,597  07 2000 4,303

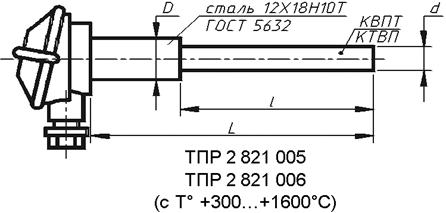

Преобразователи термоэлектрические платинородиевые ТПР 2 821 005, ТПР 2 821 006

+300…+1600°C

Конструктивное исполнение Класс допуска Размеры, мм Масса, кг L l D d .005 2   250 14 8    00 320 0,414  01 500 400 0,464  02 500 30 20 0,904  03 800 1,749  04 1000 2,345  05 1250 2,980  06 1600 3,597  07 2000 4,303

Конструктивное исполнение Класс допуска Размеры, мм Масса, кг L l D d .006 3   250 14 8    00 320 0,414  01 500 400 0,464  02 500 30 20 0,904  03 800 1,749  04 1000 2,345  05 1250 2,980  06 1600 3,597  07 2000 4,303

Преобразователи термоэлектрические платинородиевые ТПР 2 821 006

+600…+1700°C

Конструктивное исполнение Класс допуска Размеры, мм Диапазон температур L D d .006 2   30 20 +600…+1700  08 320  09 400  10 500  11 800  12 1000  13 1250  14 1600  15 2000
