КТХАС, КТХКС Кабельные преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые / Преобразователи измерительные / Каталог продукции

Кабельные преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые КТХАС, КТХКС

Назначение:

для измерения температуры жидких и газообразных сред, твердых тел.

Конструктивно термопара выполнена в виде жаро- и коррозионно-стойкого многожильного кабеля, помещенного в защитную трубку из нержавеющей стали.

Пример записи при заказе: «Преобразователь термоэлектрический кабельный КТХАС .086-05»

«Преобразователь термоэлектрический кабельный КТХКС .086-19»

Кабельные преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые КТХАС, КТХКС

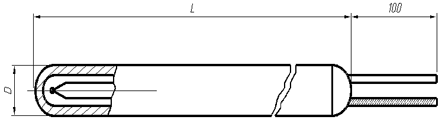

Рис.1

Рис.2

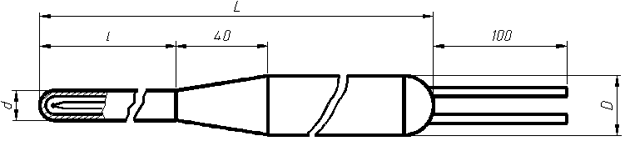

Рис.3

Рис.4

Конструктивное исполнение Тип Рис. НСХ Рабочий конец D L Материал оболочки Диапазон измеряемых температур,°С
                   .086-00 KTXAC-И 1 ХА(К) ИЗОЛИРОВАН 0,5 10000 ХН78Т, 12Х18Н10Т -40…+1000 (КТХАСП); -40…+800
-01 1,0
-02 1,5
-03 3,0
-04 4,0
-05 4,6
-06 5,0
-07 6,0
-08 7,2
-09 KTXAC-Н 2 НЕ ИЗОЛИРОВАН 0,5
-10 1,0
-11 1,5
-12 3,0
-13 4,0
-14 4,6
-15 5,0
-16 6,0
-17 7,2



Конструктивное исполнение Тип Рис. НСХ Рабочий конец D d l L Материал оболочки Диапазон измеряемых температур,°С
0,5 0,8 1,0 1,5 2,0 2,5 3,0
          .087-00   3 ХА(К) ИЗОЛИРОВАН 1,0 х х ­ ­ ­ ­ ­ 2000 10000 ХН78Т, 12Х18Н10Т -40…+1000(КТХАСП); -40…+800
-01   1,5 х х х ­ ­ ­ ­
-02   3,0 х х х х х х ­
-03   4,0 х х х х х х х
-04   4,6 х х х х х х х
-05   5,0 х х х х х х х
-06   6,0 х х х х х х х
-07   4 НЕ ИЗОЛИРОВАН 1,0 х х ­ ­ ­ ­ ­
-08   1,5 х х х ­ ­ ­ ­
-09   3,0 х х х х х х ­
-10   4,0 х х х х х х х
-11   4,6 х х х х х х х
-12   5,0 х х х х х х х
-13   6,0 х х х х х х х



Конструктивное исполнение Тип Рис. НСХ Рабочий конец D L Материал оболочки Диапазон измеряемых температур,°С
                  .086-18 KTXКC-И 1 ХК(L) ИЗОЛИРОВАН 0,5 10000 12Х18Н10Т -40…+600
-19 1,0
-20 1,5
-21 3,0
-22 4,0
-23 4,6
-24 5,0
-25 6,0
-26 7,2
-27 KTХКC-Н 2 НЕ ИЗОЛИРОВАН 0,5
-28 1,0
-29 1,5
-30 3,0
-31 4,0
-32 4,6
-33 5,0
-34 6,0
-35 7,2



Конструктивное исполнение Тип Рис. НСХ Рабочий конец D d l L Материал оболочки Диапазон измеряемых температур,°С
0,5 0,8 1,0 1,5 2,0 2,5 3,0
          .087-14 KTXКC-ИД 3 ХК(L) ИЗОЛИРОВАН 1,0 х х ­ ­ ­ ­ ­ 2000 10000 12Х18Н10Т -40…+600
-15 1,5 х х х ­ ­ ­ ­
-16 3,0 х х х х х х ­
-17 4,0 х х х х х х х
-18 4,6 х х х х х х х
-19 5,0 х х х х х х х
-20 6,0 х х х х х х х
-21 KTXКC-НД 4 НЕ ИЗОЛИРОВАН 1,0 х х ­ ­ ­ ­ ­
-22 1,5 х х х ­ ­ ­ ­
-23 3,0 х х х х х х ­
-24 4,0 х х х х х х х
-25 4,6 х х х х х х х
-26 5,0 х х х х х х х
-27 6,0 х х х х х х х
