Элементы термометрические чувствительные платиновые ЭЧП 001

ДДЖ 4.679.000 ТУ. Номер Госреестра 13549-99.

Элементы термометрические чувствительные платиновые ЭЧП 001 применяются для измерения температуры сыпучих, жидких и газообразных сред. При измерении температуры жидких сред элемент должен быть помещен в защитную гильзу.

Основные размеры: длина L корпуса ЭЧП 001 в зависимости от конструктивных и технологических параметров

НСХ	Номер схемы соединения	Диапазон измеряемых температур, °C
		-50...+300, -200...+300			-50...+750, -200...+750
		Диаметр корпуса d, мм
		3.0	3.8	4.2	4.2	5.3
10П	4	12	-	12	12	12
	3	12	-	12	12	12
	2	12	-	12	12	12
	2-2	-	-	12	22	22
46П	4	-	-	42	42	42
50П	4	32	22	22	37	37
	3	32	22	22	37	37
	2	32	-	22	37	37
	2-2	-	-	42	52	52
100П	4	37	37	37	42	42
	3	37	37	37	42	42
	2	37	-	37	42	42
	2-2	-	-	62	62	62
500П	4	-	-	62	-	-
	3	-	-	62	-	-
	2	-	-	62	-	-

Технические характеристики:

Нормируемый параметр	Значение
Диапазоны измеряемых температур, °C	-50...+300 °C -50...+750 °C -200...+300 °C -200...+750 °C
Номинальная статическая характеристика преобразования	10П, 50П, 100П, 500П
Отношение сопротивления при 100 °C к сопротивлению при 0 °C, (W100)	1.3910, 1.3850
Класс допуска	А, В, С
Предел допускаемого отклонения от НСХ, °C -для класса А -для класса В -для класса С	± (0.15+0.002|t|) ± (0.30+0.005|t|) ± (0.30+0.005|t|)
Показатель тепловой инерции не более, с -при d=5.3 мм -при d<5.3 мм	2 1.5
Виброустойчивость	устойчивы к воздействию синусоидальной вибрации в диапазоне частот 5...80 Гц с амплитудой смещения 0.075 мм и амплитудой ускорения для частоты, превышающей частоту перехода 9.8 м/с² в диапазоне частот 5-120 Гц с амплитудой смещения 0.15 мм и амплитудой ускорения для частоты, превышающей частоту перехода 19.6 м/с²
Измерительный ток не более, мА	3.0
Межповерочный интервал, год	2
Длина l выводов, мм	6; 9

Примечания:

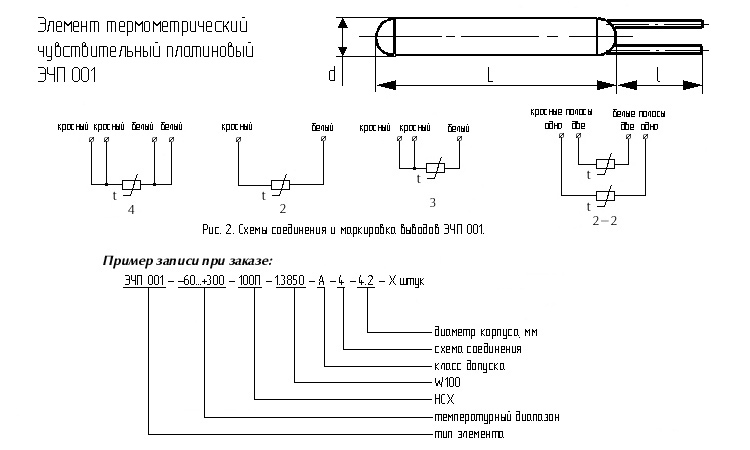

Основные размеры и схемы соединения представлены на рис. 1 и 2.
