Термопары ТХА 001, ТХК 001

ДДЖ 2.821.015 ТУ. Номер Госреестра 14461-95.

Термопары ТХА 001, ТХК 001 предназначены для измерения температуры жидких, сыпучих и газообразных неагрессивных и слабоагрессивных сред; твердых тел; газов содержащих соединения серы.

Основные размеры:

L монт., мм	320	400	500	630	800	1000	1250	1600	2000	2500	Рис. 1
d, мм	10										Рис. 1
L монт., мм	120	160	200	250	320	400	500	630	800	1000	Рис. 2
d, мм	8; 10										Рис. 2
L монт., мм	1250	1600	2000	-							Рис. 2
d, мм	10			-							Рис. 2
L монт., мм	120	160	200	250	320	400	500	630	800	1000	Рис. 3
d, мм	10										Рис. 3
L монт., мм	1250	1600	2000	2500	3150	-					Рис. 3
d, мм	10					-					Рис. 3
L монт., мм	10	20	40	80	100	120	160	200	250	320	Рис. 4
d, мм	10										Рис. 4
L монт., мм	400	500	630	800	1000	1250	1600	2000	-		Рис. 4
d, мм	10								-		Рис. 4

Технические характеристики:

Нормируемый параметр	Значение
Диапазоны измеряемых температур, °C ТХА 001 (защитная гильза из стали 10Х17Н13М2Т) ТХА 001, ТХК 001 (защитная гильза из стали 12Х18Н10Т, рис. 4, L монт.=10, 20, 40 мм) ТХА 001, ТХК 001 (защитная гильза из стали 12Х18Н10Т, рис. 4, L монт.>40 мм) ТХА 001, ТХК 001 (защитная гильза из стали 08Х13) ТХК 001 (защитная гильза из стали 12Х18Н10Т) ТХА 001 (защитная гильза из стали 12Х18Н10Т) ТХА 001 (защитная гильза из стали 08Х20Н14С2)	-40...+400 -40...+400 -40...+600 -40...+600 -40...+600 -40...+700 -40...+900
Оптимальная температура длительной эксплуатации, °C ТХА 001 (защитная гильза из стали 10Х17Н13М2Т) ТХА 001, ТХК 001 (защитная гильза из стали 12Х18Н10Т, рис. 4, L монт.=10, 20, 40 мм) ТХА 001, ТХК 001 (защитная гильза из стали 12Х18Н10Т, рис. 4, L монт.>40 мм) ТХА 001, ТХК 001 (защитная гильза из стали 08Х13) ТХК 001 (защитная гильза из стали 12Х18Н10Т) ТХА 001 (защитная гильза из стали 12Х18Н10Т) ТХА 001 (защитная гильза из стали 08Х20Н14С2)	+400 +400 +600 +600 +600 +700 +700
Номинальная статическая характеристика преобразования ТХА 001 ТХК 001	К L
Класс допуска	1; 2
Показатель тепловой инерции не более, с	40
Рабочее давление, МПа	6.3
Виброустойчивость	устойчивы к воздействию синусоидальной вибрации в диапазоне частот 10...55 Гц с амплитудой смещения 0.35 мм
Степень защищенности от внешних воздействий	IP54
Количество термоэлементов в термопаре	1; 2
Исполнение рабочего спая	изолированный/неизолированный

Примечания:

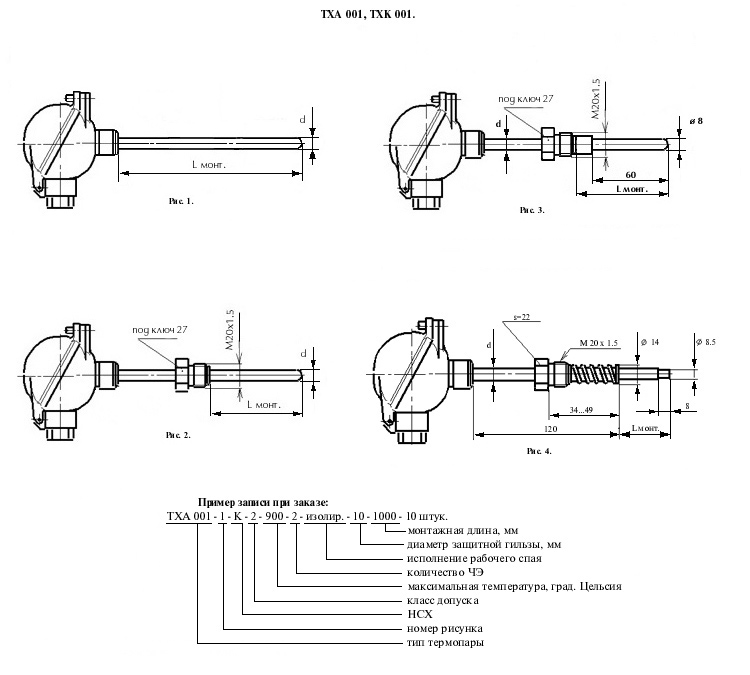

Основные размеры термопар представлены на рис. 1, 2, 3, 4.
