Термопары ТХА 001-01, ТХК 001-01

ДДЖ 2.821.015 ТУ. Номер Госреестра 14461-95.

Термопары ТХА 001-01, ТХК 001-01 предназначены для измерения температуры газообразных химически неагрессивных сред с влажностью не более 80%.

Основные размеры:

L, мм	1000	1250	1600	2000	2500	3150	3550	4000	4500	5000	5600
L1, мм	1180	1430	1780	2180	2680	3330	3730	4180	4680	5180	5780
НСХ	ХА (K); ХК (L)
L, мм	6300	7100	8000	9000	10000	11200	12500	14000	16000	18000	20000
L1, мм	6480	7280	8180	9180	10180	11380	12680	14180	16180	18180	20180
НСХ	ХА (K); ХК (L)

Технические характеристики:

Нормируемый параметр	Значение
Диапазоны измеряемых температур, °C ТХА 001-01 ТХК 001-01	-40...+900 -40...+600
Оптимальная температура длительной эксплуатации, °C ТХА 001-01 ТХК 001-01	+700 +600
Номинальная статическая характеристика преобразования ТХА 001-01 ТХК 001-01	К L
Класс допуска ТХА 001-01 ТХК 001-01	1; 2 2
Показатель тепловой инерции не более, с	5
Герметичность по отношению к измеряемой среде	негерметичны
Виброустойчивость	устойчивы к воздействию синусоидальной вибрации в диапазоне частот 10...55 Гц с амплитудой смещения 0.35 мм
Степень защищенности от внешних воздействий	IP00
Количество термоэлементов в термопаре	1
Материал электродов ТХА ТХК	хромель-алюмель хромель-копель

Примечания:

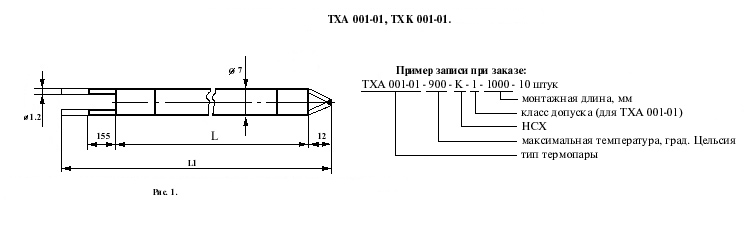

• Основные размеры термопар представлены на рис. 1.
