Термометр сопротивления платиновый ТСПУ 002-09

Термометр сопротивления платиновый ТСПУ 002-09 предназначен для измерения температур жидких и газообразных сред с преобразованием измеряемой величины в унифицированный токовый сигнал 4...20 мА. Термометр сопротивления ТСПУ 002-09 помещен в корпус защитный ДДЖ 4.146.012 ТУ и может эксплуатироваться в зонах, содержащих взрывоопасные смеси категории и группы llС-Т4 по ГОСТ 12.1.011-78.

Присоединительные размеры ТСПУ 002-09:

L монт., мм	320	400	500	630	800	1000	1250	1600	2000	2500	3150	Рис. 1
L, мм	405	485	585	715	885	1085	1335	1685	2085	2585	3235
L монт., мм	60	80	100	120	160	200	250	320	400	500	630	Рис. 2
L, мм	205	225	245	265	305	345	395	465	545	645	775
L монт., мм	800	1000	1250	1600	2000	2500	3120	-				Рис. 2
L, мм	945	1145	1395	1745	2145	2645	3295	-
L монт., мм	80	100	120	160	200	250	320	400	500	630	800	Рис. 3
L, мм	225	245	265	305	345	395	465	545	645	775	945
L монт., мм	1000	1250	1600	2000	2500	3150	-					Рис. 3
L, мм	1145	1395	1745	2145	2645	3295	-

Технические характеристики:

Нормируемый параметр	Значение
Диапазоны измеряемых температур, °C	-50...+50 0...+50 0...+100 0...+150 0...+200 0...+300 0...+400 0...+500
Номинальная статическая характеристика преобразования	Iвых.=Iн+(Iк-Iн)ΔT/(Tк-Tн)
Предел допускаемой основной погрешности (приведенный к диапазону измерения), %	± 0.25: ± 0.5
Дополнительная погрешность измерения (приведенная к диапазону измерения), вызванная изменением температуры окружающей среды от нормальной (25 ± 10) °С в пределах от -50 °C до +50 °C на каждые 10 °C, %	± 0.25
Зависимость выходного сигнала от температуры	линейная
Показатель тепловой инерции не более, с	40
Виброустойчивость по ГОСТ 12997	группа F3
Напряжение питания DC, B	9...40
Диапазон выходного сигнала, mA	4-20
Предельное значение сопротивления нагрузки, кОм	Rн=(Uп-9)/20
Маркировка по взрывозащите	1ExdllCT4
Вид взрывозащиты по ГОСТ 22782.6	"Взрывонепроницаемая оболочка."
Степень защищенности от внешних воздействий по ГОСТ 12254: -монтажная часть -корпус и кабельный вывод	IP68 IP54
Материал защитной гильзы	12Х18Н10Т

Примечания:

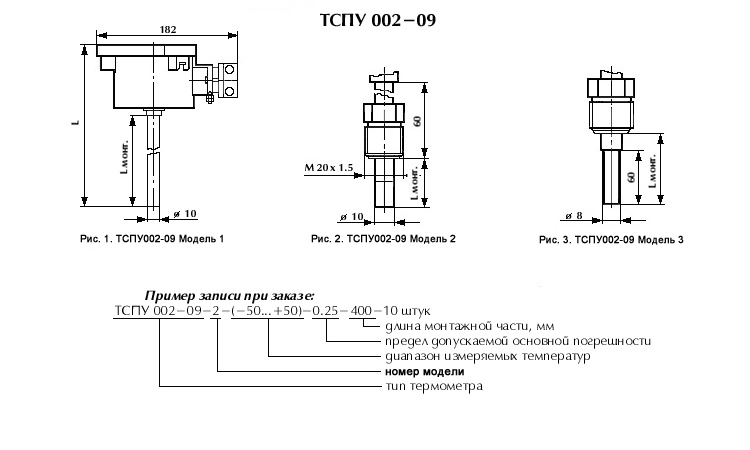

Габаритные и присоединительные размеры термометра представлены на рис. 1, 2 и 3.
