Термометр сопротивления платиновый повышенной точности ТСП 500 ПТ
ДДЖ 2.821.012 ТУ. Номер Госреестра 14462-95.
Предназначен для измерения температуры теплоносителя и разности температур в системах теплоснабжения в теплоэнергетике, используется в составе счетчиков тепловой энергии. Повышенная точность достигается селектированием ТСП на девять групп по номинальной статической характеристике в зависимости от значения R0. Поставка осуществляется комплектами из двух термометров одной группы или отдельными термометрами.

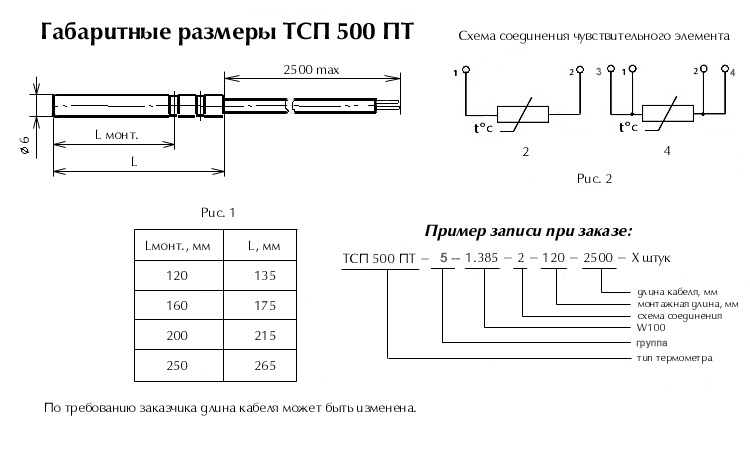

Технические характеристики:
| Нормируемый параметр | Значение |
| Диапазон измеряемых температур, °C | 0...+150 |
| Предел допускаемого отклонения от НСХ | ±[0.025...0.227] |
| Номинальная статическая характеристика преобразования | 500П |
| Отношение сопротивления при 100 °C к сопротивлению при 0 °C (W100) | 1,391; 1,385 |
| Класс допуска | А |
| Виброустойчивость | устойчив к воздействию синусоидальной вибрации в диапазоне частот 10...55 Гц с амплитудой смещения 0,35 мм |
| Рабочее давление (в защитной гильзе), МПа | 6,3 |
| Показатель тепловой инерции, с | 10 |
| Вид климатического исполнения по ГОСТ 15150 | ТВ3 |
| Степень защищенности от пыли и влаги | IP65 |
| Вид климатического исполнения по ГОСТ 15150 | ТВ3 |
Таблица 1.
| Температура, |
НСХ преобразования для W100=1.3910 ± 0.0005 | Допустимые пределы отклонения | |||||||||
| 1 группа | 2 группа | 3 группа | 4 группа | 5 группа | 6 группа | 7 группа | 8 группа | 9 группа | Rt, Ом | t, °C | |
| 0 | 499.7360 | 499.8020 | 499.8680 | 499.9340 | 500.0000 | 500.0660 | 500.1320 | 500.1980 | 500.2640 | ± 0.0500 | ± 0.0250 |
| 10 | 519.5636 | 519.6322 | 519.7009 | 519.7695 | 519.8381 | 519.9067 | 519.9753 | 520.0440 | 520.1126 | ± 0.0770 | ± 0.0385 |
| 20 | 539.3328 | 539.4040 | 539.4752 | 539.5465 | 539.6177 | 539.6889 | 539.7601 | 539.8314 | 539.9026 | ± 0.1040 | ± 0.0520 |
| 30 | 559.0434 | 559.1173 | 559.1911 | 559.2649 | 559.3388 | 559.4126 | 559.4864 | 559.5603 | 559.6341 | ± 0.1310 | ± 0.0655 |
| 40 | 578.6956 | 578.7721 | 578.8485 | 578.9249 | 578.0014 | 579.0778 | 579.1542 | 579.2306 | 579.3071 | ± 0.1580 | ± 0.0790 |
| 50 | 598.2894 | 598.3684 | 598.4474 | 598.5264 | 598.6054 | 598.6844 | 598.7635 | 598.8425 | 598.9215 | ± 0.1850 | ± 0.0925 |
| 60 | 617.8246 | 617.9062 | 617.9878 | 618.0694 | 618.1510 | 618.2326 | 618.3142 | 618.3958 | 618.4774 | ± 0.2120 | ± 0.1060 |
| 70 | 637.3014 | 637.3856 | 637.4697 | 637.5539 | 637.6381 | 637.7222 | 637.8064 | 637.8906 | 637.9747 | ± 0.2390 | ± 0.1195 |
| 80 | 656.7197 | 656.8064 | 656.8932 | 656.9799 | 657.0666 | 657.1534 | 657.2401 | 657.3268 | 657.4136 | ± 0.2660 | ± 0.1330 |
| 90 | 676.0795 | 676.1688 | 676.2581 | 676.3474 | 676.4367 | 676.5260 | 676.6153 | 676.7045 | 676.7938 | ± 0.2930 | ± 0.1465 |
| 100 | 695.3809 | 695.4727 | 695.5645 | 695.6564 | 695.7482 | 695.8401 | 695.9319 | 696.0237 | 696.1156 | ± 0.3200 | ± 0.1600 |
| 110 | 714.6237 | 714.7181 | 714.8125 | 714.9069 | 715.0013 | 715.0956 | 715.1900 | 715.2844 | 715.3788 | ± 0.3470 | ± 0.1735 |
| 120 | 733.8081 | 733.9051 | 734.0020 | 734.0989 | 734.1958 | 734.2927 | 734.3896 | 734.4865 | 734.5835 | ± 0.3740 | ± 0.1870 |
| 130 | 752.9341 | 753.0335 | 753.1329 | 753.2324 | 753.3318 | 753.4313 | 753.5307 | 753.6301 | 753.7296 | ± 0.4010 | ± 0.2005 |
| 140 | 772.0015 | 772.1035 | 772.2054 | 772.3074 | 772.4094 | 772.5113 | 772.6133 | 772.7152 | 772.8172 | ± 0.4280 | ± 0.2140 |
| 150 | 791.0105 | 791.1150 | 791.2194 | 791.3239 | 791.4284 | 791.5328 | 791.6373 | 791.7418 | 791.8462 | ± 0.4550 | ± 0.2275 |
Таблица 2.
| Температура, |
НСХ преобразования для W100=1.3850 ± 0.0005 | Допустимые пределы отклонения | |||||||||
| 1 группа | 2 группа | 3 группа | 4 группа | 5 группа | 6 группа | 7 группа | 8 группа | 9 группа | Rt, Ом | t, °C | |
| 0 | 499.7360 | 499.8020 | 499.8680 | 499.9340 | 500.0000 | 500.0660 | 500.1320 | 500.1980 | 500.2640 | ± 0.0500 | ± 0.0250 |
| 10 | 519.2367 | 519.3052 | 519.3758 | 519.4424 | 519.5110 | 519.5796 | 519.6481 | 519.7167 | 519.7853 | ± 0.0770 | ± 0.0385 |
| 20 | 538.6794 | 538.7505 | 538.8217 | 538.8928 | 538.9640 | 539.0351 | 539.1063 | 539.1774 | 539.2485 | ± 0.1040 | ± 0.0520 |
| 30 | 558.0641 | 558.1378 | 558.2115 | 558.2852 | 558.3589 | 558.4326 | 558.5063 | 558.5800 | 558.6537 | ± 0.1310 | ± 0.0655 |
| 40 | 577.3908 | 577.4671 | 577.5433 | 577.6196 | 577.6959 | 577.7721 | 577.8483 | 577.9246 | 578.0009 | ± 0.1580 | ± 0.0790 |
| 50 | 596.6595 | 596.7383 | 596.8171 | 596.8959 | 596.9747 | 597.0536 | 597.1323 | 597.2111 | 597.2900 | ± 0.1850 | ± 0.0925 |
| 60 | 615.8703 | 615.9516 | 616.0330 | 616.1143 | 616.1956 | 616.2770 | 616.3583 | 616.4396 | 616.5210 | ± 0.2120 | ± 0.1060 |
| 70 | 635.0230 | 635.1069 | 635.1908 | 635.2747 | 635.3585 | 635.4424 | 635.5262 | 635.6101 | 635.6940 | ± 0.2390 | ± 0.1195 |
| 80 | 654.1178 | 654.2042 | 654.2906 | 654.3770 | 654.4634 | 654.5497 | 654.6361 | 654.7225 | 654.8089 | ± 0.2660 | ± 0.1330 |
| 90 | 673.1545 | 673.2435 | 673.3324 | 673.4213 | 673.5102 | 673.5991 | 673.6880 | 673.7769 | 673.8658 | ± 0.2930 | ± 0.1465 |
| 100 | 692.1334 | 692.2248 | 692.3162 | 692.4076 | 692.4990 | 692.5904 | 692.6818 | 692.7733 | 692.8646 | ± 0.3200 | ± 0.1600 |
| 110 | 711.0541 | 711.1481 | 711.2420 | 711.3359 | 711.4298 | 711.5237 | 711.6176 | 711.7115 | 711.8054 | ± 0.3470 | ± 0.1735 |
| 120 | 729.9169 | 730.0134 | 730.1098 | 730.2061 | 730.3026 | 730.3990 | 730.4954 | 730.5917 | 730.6882 | ± 0.3740 | ± 0.1870 |
| 130 | 748.7217 | 748.8207 | 748.9196 | 749.0184 | 749.1173 | 749.2162 | 749.3151 | 749.4139 | 749.5129 | ± 0.4010 | ± 0.2005 |
| 140 | 767.4686 | 767.5699 | 767.6713 | 767.7726 | 767.8740 | 767.9754 | 768.0767 | 768.1781 | 768.2795 | ± 0.4280 | ± 0.2140 |
| 150 | 786.1574 | 786.2613 | 786.3651 | 786.4689 | 786.5728 | 786.6766 | 786.7804 | 786.8842 | 786.9881 | ± 0.4550 | ± 0.2275 |
Примечания:
