Термометр сопротивления платиновый ТСП-002-05

ДДЖ 2.821.002 ТУ. Номер Госреестра 14013-99.

Термометр сопротивления платиновый ТСП-002-05 предназначен для измерения температуры жидких и газообразных неагрессивных сред.

Технические характеристики:

Нормируемый параметр	Значение
Диапазон измеряемых температур, °C	-50...+200; -50...+300
Номинальная статическая характеристика преобразования	50П; 100П
Отношение сопротивления при 100 °C к сопротивлению при 0 °C (W100)	1,391; 1,385
Класс допуска для схемы соединения чувствительного элемента 2 для схем соединения чувствительного элемента 3 и 4	А, В
Предел допускаемого отклонения от НСХ, °C для класса А для класса В для класса С	±[0.15+0.002(t)] ±[0.30+0.005(t)]
Показатель тепловой инерции не более, с	8, 30
Виброустойчивость	устойчивы к воздействию синусоидальной вибрации в диапазоне частот 10...55 Гц с амплитудой смещения 0,35 мм
Вид климатического исполнения по ГОСТ 15150	У3
Степень защищенности от внешних воздействий	IP54
Материал защитной гильзы	12Х18Н10Т

Примечания:

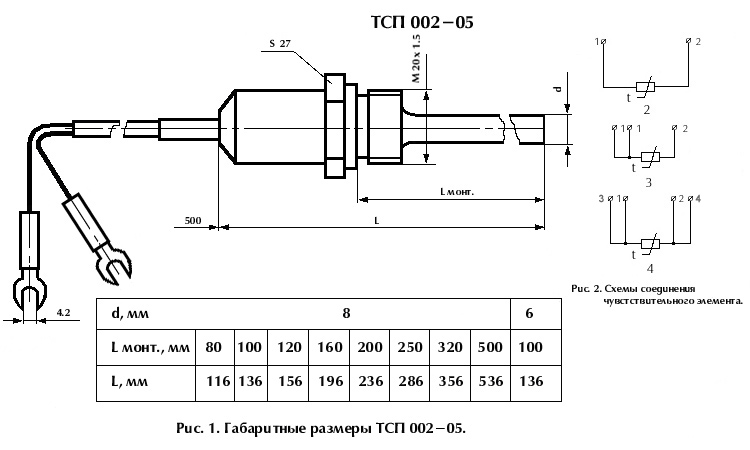

Основные и присоединительные размеры термометра представлены на рис. 1.

Схемы соединения чувствительного элемента приведена на рис. 2.

Крепление ТСП-002-05 с помощью штуцера.
