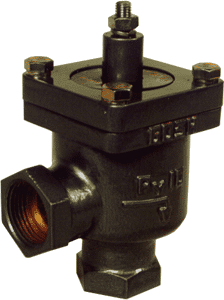

Регулятор
температуры РТЦГВ
 Предназначен
для автоматического регулирования температуры в системах централизованного
горячего водоснабжения.
Применяется в отдельных зданиях и обслуживающих комплексах зданий различного
назначения с количеством водопотребителей 1000 человек и более, при числе
установленных водоразборных приборов 550 и более.
Применение регуляторов обеспечит экономию потребления теплоресурсов и
поддержание требуемых температурных режимов.
Корпус и крышка регулятора изготовлены из бронзы Бр ОЗЦ7С5Н1
ГОСТ613-79.
Технические характеристики
| Наименование |
Значения |
| Диаметр условного
прохода, мм |
20;
25; 32 |
| Температура
фиксированной настройки, °C |
50;
60; 70 |
| Зона
пропорциональности,°C, не более |
10 |
| Зона
нечувствительности, °C, не более |
3 |
| Условное давление,
МПа, не более |
1 |
| Регулируемая среда -
водопроводная вода с температурой до, °C |
95 |
| Постоянная времени, с
не более |
100 |
| Относительная
протечка, % не более от Kv |
4 |
| Допустимая
температурная перегрузка, на °C выше температуры регулируемой среды |
25 |
|
Условное обозначение |
Исполнение |
Код ОКП
42 1883 |
Ду, мм |
Ку, м3/час |
| РТЦГВ-20 |
Обыкновенное |
015110 |
20 |
4 |
|
Экспортное |
015209 |
| РТЦГВ-25 |
Обыкновенное |
015308 |
25 |
6 |
|
Экспортное |
015407 |
| РТЦГВ-32 |
Обыкновенное |
015506 |
32 |
10 |
|
Экспортное |
015605 |
Регулятор изготавливается по
ТУ 25-7301.0022-87.
В качестве терморегулирующего элемента
используется датчик температуры с твердым наполнителем типа
ТД-М.
Габаритные и
присоединительные размеры
|
Тип регулятора |
Размеры, мм |
| С max |
L max |
H max |
D1 |
S |
| РТЦГВ-32 |
2,7 |
|
|
|
|
Габаритные размеры
упаковки и масса
|
Модель |
Масса, кг |
Габаритные размеры, мм. |
| прибора |
в упаковке |
L |
B |
H |
|
РТЦГВ-20 |
3 |
44,72 |
602 |
269 |
249 |
|
РТЦГВ-25 |
2,8 |
42,12 |
|
РТЦГВ-32 |
2,7 |
40,82 |
Количество приборов в упаковке -
13 шт.
|
