Термометр сопротивления медный ТСМ 0618-0 (ТСМ 0618-02)
ТУ. Номер госреестра 21828-01
Термометр сопротивления медный ТСМ 0618-0 предназначен для измерения температуры жидкостей (воды и масла) и газов (воздуха) дизеля тепловоза.

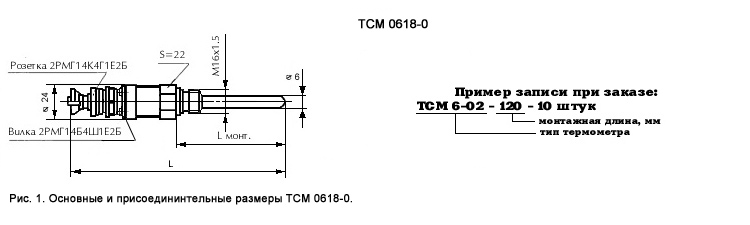

Основные и присоединительные размеры ТСМ 0618-0:
| Обозначение | Размеры, мм | Масса, кг | |
| L монт. | L | ||
| ДДЖ 2.821.032-00 | 60 | 145 | 0.115 |
| ДДЖ 2.821.032-01 | 80 | 165 | 0.120 |
| ДДЖ 2.821.032-02 | 100 | 185 | 0.125 |
| ДДЖ 2.821.032-03 | 120 | 205 | 0.130 |
Технические характеристики:
| Нормируемый параметр | Значение |
| Диапазон измеряемых температур, °C | 0...+150 |
| Номинальная статическая характеристика преобразования | 50М |
| Класс допуска | В |
| Предел допускаемого отклонения от НСХ, °C | ±[0.25+0.0035(t)] |
| Показатель тепловой инерции, с | 17 (в жидкости); 180 (в газе) |
| Устойчивость к механическим воздействиям | виброударопрочное исполнение гр.5 по ГОСТ 13800 |
| Рабочее давление, МПа | 6.3 |
| Степень защищенности от внешних воздействий | IP54 |
| Материал защитной гильзы | 12Х18Н10Т |
Примечания:
