Термометр сопротивления медный ТСМ 6-01 (ТСМ 0618-01)

ТУ 4318-004-00123702-93. Номер Госреестра 13953-94.

Термометр сопротивления медный ТСМ 6-01 предназначен для измерения температуры жидких и газообразных неагрессивных сред.

Технические характеристики:

Нормируемый параметр	Значение
Диапазон измеряемых температур, °C	-50...+180
Номинальная статическая характеристика преобразования	50М; 100М
Класс допуска для схемы 2 для схем 3 и 4	C А, В, С
Предел допускаемого отклонения от НСХ, °C для класса А для класса В для класса С	±[0.15+0.0015(t)] ±[0.25+0.0035(t)] ±[0.50+0.0065(t)]
Показатель тепловой инерции, с	8, 30
Виброустойчивость	устойчив к воздействию синусоидальной вибрации (по группе исполнения G2) в диапазоне частот 10...2000 Гц
Степень защищенности от внешних воздействий	IP54
Материал защитной гильзы	12Х18Н10Т

Примечания:

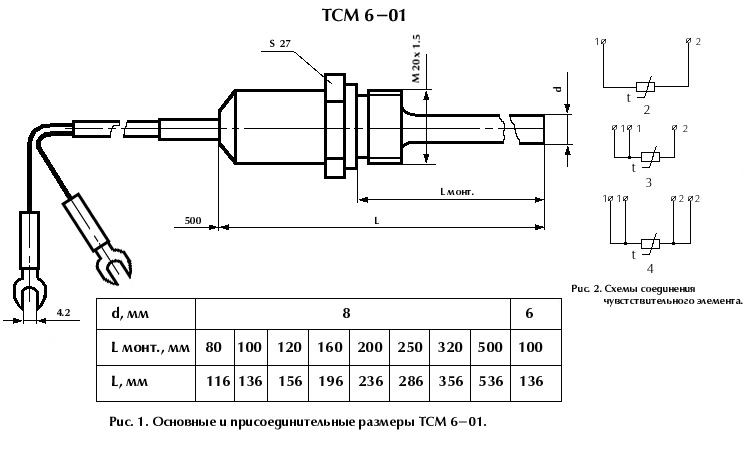

Основные размеры термометра представлены на рис. 1.

Схемы соединения чувствительного элемента приведена на рис. 2.

Крепление ТСМ 6-01 с помощью штуцера.
