Регулятор
расхода тепловой энергии РРТЭ-1
 Микропроцессорная
программируемая система регулирования РРТЭ-1 предназначена для регулирования
температуры путем изменения расхода тепловой энергии теплоносителя в
отопительных системах зданий с учетом температуры наружного воздуха и временных
факторов (в зависимости от времени суток и дня недели).
Применение регулятора
температуры позволит существенно сократить затраты на оплату за тепло и горячую
воду.

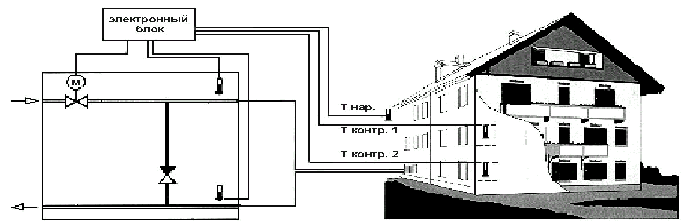

В основу принципа работы положено вычисление нормируемых температур потоков
теплоносителя по комплексу параметров: температур наружного воздуха, воздуха
внутри помещения, температур потока носителя и по управлению расходом
теплоносителя.
РТ предназначен для установки в
закрытых помещениях с температурой от 5 до 45°С с относительной влажностью 95%
при температуре 35°С.
Также по спец. заказу прибор
может комплектоваться фильтром соответствующего диаметра условного прохода,
ответными приварными стальными фланцами, корпусные детали КР-1 можно изготовить
из стали 25 или 12Х18Н10Т.
Технические характеристики
| Наименование |
Значения |
| Число контуров
регулирования |
1 или
2 |
| Число релейных
выходов |
до 6 |
| Параметры релейных
выходов |
220В,
50Гц, 4А |
| Число дискретных
входов |
6 |
| Параметры дискретных
входов |
"сухой контакт" |
| Число подключаемых
регулирующих задвижек |
1 или
2 |
| Число подключаемых
циркуляционных насосов |
до 2 |
| Количество
подключаемых датчиков температуры |
до 8 |
| Тип датчика
температуры |
DS-1820 |
| Длина линии связи с
датчиком температуры, м |
100 |
| Диапазон измеряемых
датчиком температуры, °С |
-55 -
+125 |
| Исполнения
конструкции датчиков |
для
установки снаружи здания |
| Число каналов
"Аварийный выход" |
1 |
| Тип канала "Аварийный
выход" |
"открытый коллектор" |
| Число каналов
"Аварийный вход" |
1 |
| Тип канала "Аварийный
вход" |
"сухой контакт" |
| Типы
регулирования (для каждого канала в отдельности) |
горячей воды |
| по
температурному трафику |
|
совмещенный |
| в
обратном трубопроводе |
| Режимы
работы |
ручной |
|
автоматический |
| Режимы
регулирования в автоматическом режиме работы |
постоянно нормальный |
|
постоянно пониженный |
|
программный |
| режим
"СТОП" |
| Максимальное
количество команд в программном режиме (для каждого контура в
отдельности) |
21 |
| Длительность
программируемого температурного трафика |
1
неделя |
| Дискретность задания
времени температурного трафика |
1
минута |
| Диапазон
регулирования температуры, °С |
5-65 |
| Дискретность задания
температуры, °С |
1 |
| Сохранение заданного
режима работы при пропадании сети питания, лет, не менее |
3 |
| Питание часов
реального времени |
литиевая батарея 3,6(3)В |
| Количество каналов
последовательного интерфейса RS-232 (ИРПС) |
1 |
| Электропитание |
сеть
переменного тока 220В, 50Гц |
| Мощность потребляемая
электронным блоком, Вт, не более |
5 |
| Габаритные размеры
электронного блока, мм, не более |
220Х220Х100 |
| Масса электронного
блока, кг, не более |
2 |
| Содержание
драгоценных металлов, г.: |
|
|
золото |
0,026272 |
|
серебро |
0,261892 |
|
платина |
0,0199 |
| Габаритные размеры
электронного блока РТ, мм |
215Х210Х100 |
| Срок службы, лет, не
менее |
6 |
| Тип клапана
регулирующего |
КР-1 |
| Диаметры условных
проходов регулирующего органа, мм |
25;
32; 40; 50; 80 |
| Условная пропускная
способность, Kv, м3/ч |
6,3;
10; 16; 25; 60 |
| Относительная
нерегулируемая протечка, % от Kv, не более |
0,1 |
| Присоединительные
размеры фланцев регулирующего органа |
ГОСТ
12815-80 |
минимальное количество
датчиков температуры на один контур в зависимости от типа контура регулирования
|
Обозначение |
Тип контура |
Наименование датчиков температуры |
|
Теплоносителя, Т |
Наружного
воздуха, Н |
Обратки, О |
Воздуха в
помещении, В |
| 1 |
регулятор горячей
воды |
+ |
|
|
|
| 2 |
регулятор температуры
теплоносителя по температурному трафику |
+ |
+ |
|
|
| 3 |
регулятор температуры
теплоносителя по температуре в помещении |
|
|
|
+ |
| 4 |
регулятор температуры
теплоносителя по температурному трафику с коррекцией по температуре в
помещении |
+ |
+ |
|
+ |
| 5 |
регулятор температуры
теплоносителя в обратном трубопроводе по температурному трафику |
|
+ |
+ |
|
Обозначение
регулятора с учетом исполнения формируется следующим образом:
РРТЭ-1.X Y Z,A
-
Модификация РТ (от 0 до 9)
-
Тип контура 2 (от 1 до 5)
-
Тип контура 1 (от 1 до 5)
-
Количество контуров (1 или 2)
Изменение типов и количества контуров
регулирования производится только заводом изготовителем.
|
