Реле потока РПИ-15, РПИ-20,
РПИ-25, РПИ-32, РПИ-40, РПИ-50, РПИ-80, РПИ-100
 Предназначено
для сигнализации снижения расхода жидкости, в т.ч. в условиях АЭС.
Основные
технические характеристики
|
1. Диаметры
условного прохода, мм |
15; 20; 25; 32;
40; 50; 80; 100 |
|
2. Параметры
контролируемой жидкости:
температура, °С
вязкость, м2/с, не более
давление, кгс/см2, не более |
0…100
8·10-5
10
|
|
3. Нагрузка на
контакты:
напряжение, В, не более
мощность, В·А, не более |
250
30
|
|
4. Температура
окружающей среды, °С: |
–40…+60 |
|
5. Относительная
влажность, %, не более |
80 |
|
6. Габаритные
размеры, мм |
Ø 82х257 |
|
7. Масса, кг, не
более |
1,5 |
|
8. Исполнения по
значениям уставки |
0; I; II; III;
IV |
|
9.
Изготавливаются по |
ТУ
25-02.102175-79 |
|
10. Код ОКП |
42 1873 |
Значения уставок, типы и
исполнения реле соответствуют указанным в таблице.
|
Испол-
нение
|
Усилие
на
заслонке,
Н (гс)
|
Тип реле |
|
РПИ-15 |
РПИ-20 |
РПИ-25 |
РПИ-32 |
РПИ-40 |
|
Условный проход (Ду),
мм |
|
15 |
20 |
25 |
32 |
40 |
|
Значение уставки,
л/мин (размеры заслонки, мм) |
|
0 |
0,05 (5) |
4,1 |
(Ø 27)
|
4,45 |
(Ø 27)
|
4,6 |
(Ø 27)
|
4,6 |
(Ø 27)
|
10,6 |
(Ø 27)
|
|
I |
0,1 (10) |
5,8 |
6,3 |
6,5 |
6,5 |
15 |
|
II |
0,6 (60) |
14,5 |
16,5 |
16,6 |
17 |
41 |
|
III |
0,1 (10) |
5,8 |
16 |
(Ø 18) |
16 |
(Ø 20) |
16 |
(Ø 20) |
37 |
(Ø 18) |
|
IV |
0,6 (60) |
14,4 |
37 |
40 |
41 |
93 |
|
Испол-
нение
|
Усилие на
заслонке,
Н (гс)
|
Тип реле |
|
РПИ-50 |
РПИ-80 |
РПИ-100 |
|
Условный проход (Ду),
мм |
|
50 |
80 |
100 |
|
Значение уставки,
л/мин (размеры заслонки, мм) |
|
0 |
0,05 (5) |
17 |
(Ø 31,5)
|
30 |
(плоский
овал
60х30)
|
61 |
(плоский
овал
60х30)
|
|
I |
0,1 (10) |
24 |
42 |
85 |
|
II |
0,6 (60) |
62 |
112 |
210 |
|
III |
0,1 (10) |
57 |
(Ø 20) |
92 |
(Ø 31,5) |
165 |
(Ø 31,5) |
|
IV |
0,6 (60) |
142 |
230 |
400 |
Значения уставок могут быть
изменены в пределах, определяемых одним размером заслонки. Например, у реле
РПИ-25 с заслонкой Ø 27 мм значения уставки могут быть изменены с 4,6 л/мин до
16,6 л/мин, а с заслонкой Ø 20 мм – с 16 л/мин до 40 л/мин.
Значения расхода (суммарное
значение уставки и дифференциала) при размыкании контактов реле
|
Диапазон настройки
уставки |
Исполнение |
Усилие на заслонке
N(qf) |
Тип реле |
|
РПИ-15 |
РПИ-20 |
РПИ-25 |
РПИ-32 |
РПИ-40 |
|
Значение расхода
(прямое срабатывание) не более, l/min |
|
Нижний предел уставки |
0 |
0,05 (5) |
6,97 |
7,55 |
7,8 |
7,8 |
18 |
|
|
I |
0,1 (10) |
9,9 |
10,7 |
11,0 |
11,0 |
25,5 |
|
II |
0,6 (60) |
19,6 |
22,3 |
22,3 |
24,0 |
55,4 |
|
III |
0,1 (10) |
9,9 |
22,0 |
27,0 |
27,0 |
63,0 |
|
Верхний предел уставки |
IV |
0,6 (60) |
19,6 |
50,0 |
54,0 |
55,4 |
125,0 |
|
Диапазон настройки
уставки |
Исполнение |
Усилие на заслонке
N(qf) |
Тип реле |
|
РПИ-50 |
РПИ-80 |
РПИ-100 |
|
Значение расхода
(прямое срабатывание) не более, l/min |
|
Нижний предел уставки |
0 |
0,05 (5) |
28,9 |
51 |
103,7 |
|
|
I |
0,1 (10) |
40,8 |
71,4 |
145 |
|
II |
0,6 (60) |
83,7 |
151,0 |
283 |
|
III |
0,1 (10) |
97,0 |
156,0 |
280 |
|
Верхний предел уставки |
IV |
0,6 (60) |
192,0 |
310,0 |
540 |
Оформление заказа
|
При заказе
необходимо указать:
1. Тип реле
2. Диаметр условного прохода
3. Исполнение
4. Наличие насадки
5. Обозначение ТУ |
Пример заказа:
Реле потока с
условным проходом 20 мм, исполнение 1, без насадки:
“РПИ-20-1 ТУ 25-02.102175-79”.
Реле потока с условным проходом 20 мм, исполнение 1, с насадкой:
“РПИ-20Н-1 ТУ 25-02.102175-79”. |

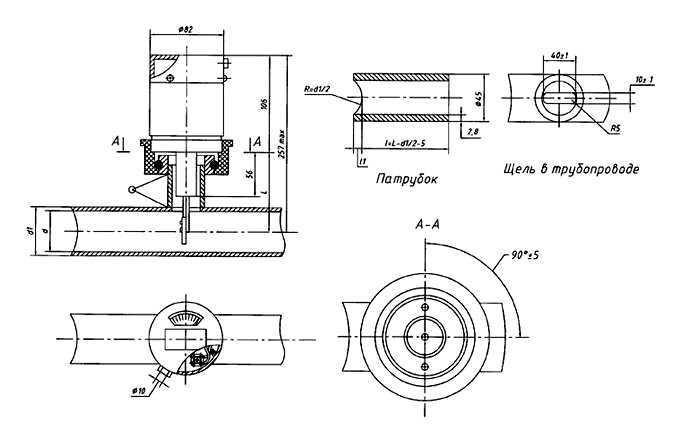

Габаритные и присоединительные размеры
|
