Комплект платиновых термометров сопротивления для измерения разности температур КТСПР-001

ДДЖ 2.821.000 ТУ. Номер Госреестра 13550-99.

Комплект платиновых термометров сопротивления для измерения разности температур КТСПР-001, состоящий из двух платиновых термометров ТСП 001, предназначен для измерения разности температур теплоносителя в системах теплоснабжения. Комплект может использоваться в составе теплосчетчиков.

Основные размеры гильзы ДДЖ 4.218.030

Номер рисунка	Параметр	L монт., мм
		60	80	100	120	160	200	250
Мод. 1, 2	D, мм	30
	d, мм	13
	d1, мм	9
	M, мм	Мод. 1- 20x1.5; Мод. 2 - 16х1.5
	Lмонт	60	80	100	120	160	200	250
Мод. 3	D, мм	22
	d, мм	11
	d1, мм	7
	M, мм	12x1.5
	Lмонт	60	80	100	120	160	-	-

Технические характеристики:

Нормируемый параметр	Значение
Диапазон измеряемых разностей температур, °C	+2...+158
Предел допускаемой погрешности измерения разности температур, °C	±(0,04+0,0002 Dt), где Dt-разность температур теплоносителя в подающем и обратном трубопроводах,
Номинальная статическая характеристика преобразования	100П; 500П
Отношение сопротивления при 100°C к сопротивлению при 0°C (W100)	1,391; 1,385
Класс допуска	А
Номинальное сопротивление чувствительного элемента, Ом	100; 500
Показатель тепловой инерции, с	20
Виброустойчивость	устойчивы к воздействию синусоидальной вибрации в диапазоне частот 10...55 Гц с амплитудой смещения 0,35 мм
Рабочее давление, МПа	6,3
Измерительный ток не более, мА	3,0
Вид климатического исполнения по ГОСТ 15150	У3
Степень защищенности от внешних воздействий	IP54
Межповерочный интервал, год	4
Материал защитной гильзы	12Х18Н10Т

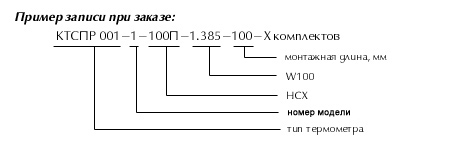

Примечания:

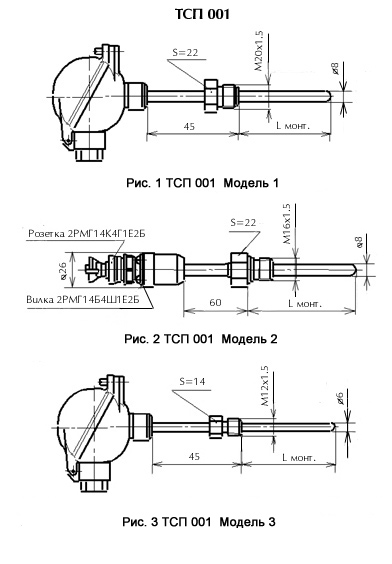

Внешний вид и основные размеры термометра представлены на рис. 1-3.

Схема соединения чувствительного элемента приведена на рис. 4.

По отдельному заказу КТСПР 001 может поставляться в комплекте с термометрическими гильзами (см. рис. 5).

Термометр, представленный на рис. 3, применяется только с защитной гильзой.
