КТСПР-001-01 Комплект платиновых термометров сопротивления для измерения разности температур / Приборы для измерения температуры / Каталог продукции

Комплект платиновых термометров сопротивления для измерения разности температур КТСПР-001-01

ДДЖ 2.821.000 ТУ. Номер Госреестра 13550-99.

Комплект платиновых термометров сопротивления для измерения разности температур КТСПР-001-01, состоящий из двух платиновых термометров ТСП 001-01, предназначен для измерения разности температур теплоносителя в системах теплоснабжения. Комплект может использоваться в составе теплосчетчиков.

Комплект платиновых термометров сопротивления для измерения разности температур КТСПР-001-01

Технические характеристики:

Нормируемый параметр Значение
Диапазон измеряемых разностей температур, °C 2...+158
Предел допускаемой погрешности измерения температур, °C
где Δt-разность температур теплоносителя в подающем и обратном трубопроводах, °C

±[0.04+0.0002Δt]
Номинальная статическая характеристика преобразования 100П; 500П
Отношение сопротивления при 100 °C к сопротивлению при 0 °C (W100) 1,391; 1,385
Класс допуска А
Виброустойчивость устойчивы к воздействию синусоидальной вибрации в диапазоне частот 10...55 Гц с амплитудой смещения 0,35 мм
Рабочее давление (в защитной гильзе), МПа 6,3
Межповерочный интервал, лет 4
Измерительный ток не более, мА 3.0

Примечания:

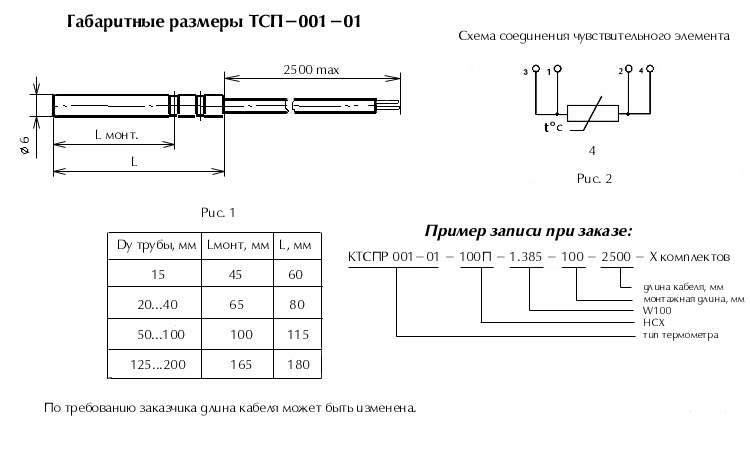

  • Основные размеры термометра представлены на рис. 1.
  • Схема соединения чувствительного элемента приведены на рис. 2.
  • По требованию заказчика термометр комплектуется монтажной арматурой.

    Арматура для монтажа термопреобразователя ТСП001-01

    Обозначение Dy трубы, мм Lмонт., мм L, мм
    ДДЖ 4.218.052 15** 40 52
    -01 20..40 60 72
    -02 50..100 95 107
    -03 125..200 160 172

    ** При Dy=15 мм защитная гильза устанавливается на трубопровод через тройник ДДЖ 8.171.018.
    При Dy>=20 мм - через бобышку ДДЖ 8.618.007.

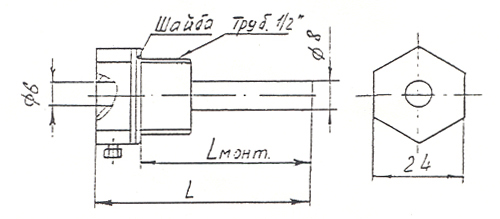

    Арматура для монтажа термопреобразователя ТСП001-01

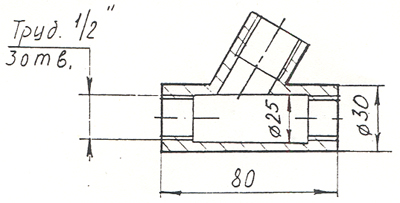

    Тройник для установки термометров ДДЖ 8.171.018

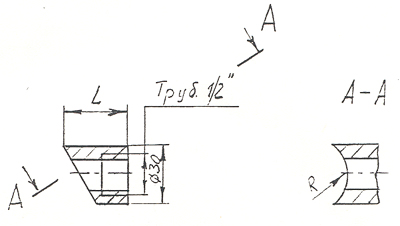

    Бобышака ДДЖ 8.618.007
