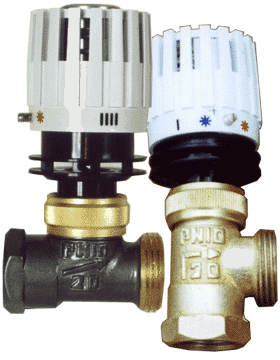

Регулятор
температуры радиаторный РТР
 Предназначен
для автоматического поддержания оптимальной температуры в помещениях жилых,
общественных и производственных зданий путём изменения расхода теплоносителя,
подаваемого на нагревательные приборы двух и однотрубных систем водяного
отопления.
Принцип действия регулятора
основан на перемещении штока термобалона при изменении объёма
термочувствительной жидкости пропорционально отклонению температуры окружающего
воздуха от заданной.
Технические
характеристики
|
Наименование |
Значения |
| Ду-15 |
Ду-20 |
| Диапазон настройки, °C |
10-30 |
| Условное давление,
Мпа |
1,0 |
| Максимальный перепад
давления на клапане, Мпа |
0,1 |
| Условная пропускная
способность, м3/ч |
1,8 |
2,2 |
| Максимальная
температура рабочей среды, °C |
|
|
| Средний срок службы,
лет |
10 |
| Масса, кг |
0,5 |
0,57 |
| Присоединительные
размеры |
G1/2 |
G3/4 |
Регуляторы изготавливаются по
СНИЦ 423.117.019 ТУ

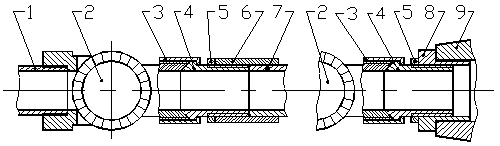

Схема монтажа РТР на трубопроводе:
|
а) к стальному радиатору |
б) к чугунному радиатору |
 |
|
1-входной трубопровод,
2-регулятор РТР, 3-гайка, 4-патрубок, 5-контргайка ГОСТ 8968-75,
6-муфта прямая ГОСТ 8954-75, 7-входной патрубок стального
радиатора, 8-футерка ГОСТ 8960-75, 9-чугунный радиатор. |
|
Примечание: детали
поз.3, 4 входят в комплект поставки. |
|
| |
|

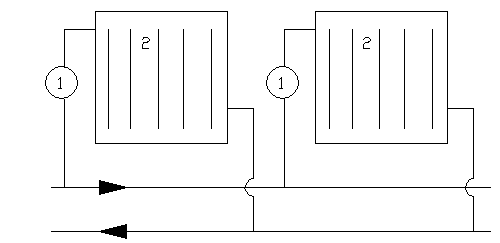

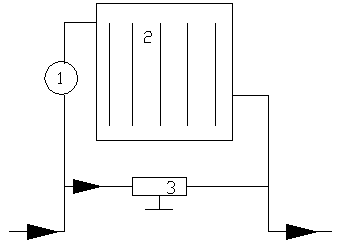

Схема установки РТР в системе
отопления: |
|
а) двухтрубной
 |
|
б) однотрубной
 |
Габаритные размеры
упаковки и масса
|
Модель |
Кол-во в упаковке |
Масса, кг |
Габаритные размеры, мм. |
| прибора |
в упаковке |
L |
B |
H |
|
РТР |
18 |
0,57 |
12,46 |
400 |
290 |
138 |
| 9 |
6,69 |
220 |
|
