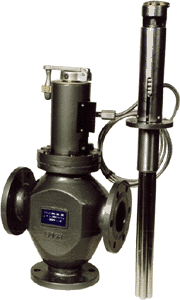

Регулятор температуры РТПД
Предназначен
для регулирования температуры в системах охлаждения и смазки дизельных
установок, газовых двигателей и газомотокомпрессоров.
Терморегуляторы являются
комплектующими изделиями для стационарных судовых и промышленных дизелей и т.п.
Регуляторы выпускаются по
ТУ25-02.091620-78. Терморегулятор имеет аварийное ручное управление.
Регулируемая среда - вода пресная, масла дизельные, антифризы, забортная
вода. Код ОКП 421881.
Технические
характеристики
Наименование |
Значения |
Диаметр условного
прохода, Ду, мм |
65;
80; 100; 125; 150 |
Условное давление,
МПа |
1 |
Диапазоны настройки,
°C |
35-60; 60-85; 85-110 |
Длина дистанционной
связи, м |
2,5;
4,0; 6,0; 10,0 |
Зона
пропорциональности, °C, не более |
10 |
Постоянная времени,
с, не более |
60 |
Зона
нечувствительности,°C, не более |
1 |
Наименование |
Значения для Ду |
65 |
80 |
100 |
125 |
150 |
Условная пропускная
способность, Кv ±10%, м³/ч |
40 |
100 |
160 |
250 |
400 |
Ход клапана, мм |
7,5 |
7,5 |
8 |
11 |
12 |
Масса, кг, не более |
32 |
40 |
52 |
80 |
95 |
Исполнение: обыкновенное, экспортное,
тропическое.
Присоединение фланцевое.
Терморегулятор имеет аварийное ручное управление.
Регулируемая среда – вода пресная, масла дизельные, антифризы, забортная вода.
Код ОКП 42 1881
Регуляторы выпускаются по
ТУ 25-02.091620-78
Габаритные размеры
упаковки и масса
Модель |
Масса, кг |
Габаритные
размеры, мм. |
прибора |
в упаковке |
L |
B |
H |
РТПД-65 |
32 |
56,9 |
766 |
397 |
276 |
РТПД-80 |
40 |
77,4 |
906 |
452 |
306 |
РТПД-100 |
52 |
82,7 |
866 |
467 |
336 |
РТПД-125 |
80 |
116,7 |
816 |
538 |
396 |
РТПД-150 |
95 |
136,9 |
602 |
421 |
Количество приборов в упаковке -
1 шт.
|
