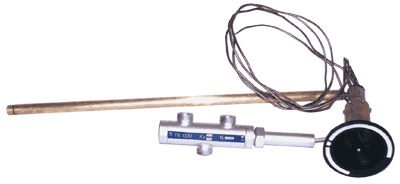

Терморегулятор 2РТ-ТК15
 Терморегулятор
прямого действия трехходовой каскадный предназначен для автоматического
поддержания температуры воздуха в помещении путем изменения расхода
теплоносителя (хладоносителя), подаваемого через теплообменники кондиционеров -
доводчиков.
Принцип действия регулятора
основан на изменении объема термочувствительной жидкости в термобаллоне при
изменении контролируемой температуры воздуха в помещении.
При повышении температуры
перекрывается расход горячей воды к теплообменнику. После закрытия клапана
горячей воды наступает зона перекрытия (оба клапана закрыты). При дальнейшем
повышении температуры открывается клапан холодной воды и расход холодной воды
через теплообменник.
Материал корпуса и термобаллона
нержавеющая сталь 12Н18Н10ЕТ.
Технические характеристики
| Наименование |
Значения |
| Диаметр условного
прохода (Ду), мм |
15 |
| Диапазон настройки
регулятора, °C |
15-30 |
| Зона
пропорциональности, °C, не более |
6 |
| Постоянная времени,
с, не более |
150 |
| Регулируемая среда -
тепло - хладоноситель (вода),°C |
3-95 |
| Условное давление
регулирующего органа (Ру), МПа |
1 |
| Максимально
допустимый перепад давления на клапане, МПа, не более |
0,1 |
| Условная пропускная
способность по проходу горячей и холодной воды (Кvу), м3/час |
1 |
| Длина дистанционной
связи, м |
4 |
6 |
10 |
Пример обозначения
при записи или заказе терморегулятора с длиной дистанционной связи 6м.:
Терморегулятор 2РТ-ТК15-6
Принципиальная схема
подключения
|
