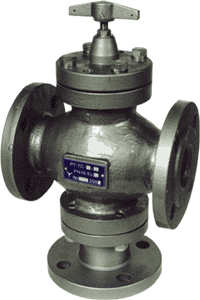

Регулятор
температуры прямого действия РТ-ТС
 Предназначен
для автоматического регулирования температуры в нагревательных и охладительных
системах бытовых, коммунальных и промышленных установок.
Типовое применение:
-
открытые системы горячего
водоснабжения и отопления;
-
охладителигазомотокомпрессоров,
теплообменников.
Терморегуляторы относятся к
регулирующим устройствам прямого действия, не требующим для своей работы
постороннего источника энергии. Принцип действия основан на перемещении клапана
в зависимости от изменения объема наполнителя термочувствительного элемента
(датчика температуры ТД-М) пропорционально изменению температуры теплоносителя.
Автоматическое поддержание
заданной температуры производится по способу перепуска. Соотношение количества
регулируемой среды в каналах "В" и "С" определяется температурой.
При повышении температуры
регулируемой среды клапан перемещается термочувствительным элементом, при этом
расход в канале "С" увеличивается, а в канале "В" уменьшается. Соотношение
расходов изменяется до тех пор, пока регулируемая температура не примет
заданного значения.
При понижении температуры,
восстановление заданного температурного режима происходит под действием пружины
возврата, перемещающей клапан в положение, при котором расход в канале "С" -
уменьшается, в "В" - увеличивается.
Также по спец. заказу прибор
может комплектоваться фильтром соответствующего диаметра условного прохода,
ответными приварными стальными фланцами, корпусные детали можно изготовить из
стали 25 или 12Х18Н10Т.
Технические характеристики
| Наименование |
Значения |
| Температура
фиксированной настройки, ±2 °C |
35,
45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95 |
| Зона
пропорциональности, °C не более |
10 |
| Зона
нечувствительности, °C не более |
3 |
| Постоянная времени, с
не более |
100 |
| Диаметр условного
прохода, мм |
25,
40, 50,80 |
| Условная пропускная
способность, Кv, м³/ч |
6,3;
12,5; 25; 60 |
| Условное давление,
МПа |
1 |
| Относительная
протечка, % от Kv: |
|
|
- по каналу С не более |
1 |
|
- по каналу В не более |
2,5 |
|
Присоединение фланцевое по ГОСТ 12815-80 |
Регуляторы изготавливаются по
СНИЦ 423.117.020 ТУ-99.
Пример обозначения
регулятора температуры смесительного с условным проходом 25мм, величиной
фиксированной настройки 60°С при его записи или заказе:
РТ-ТС-25-60 СНИЦ 423.117.020-99
Габаритные и
присоединительные размеры
 |
- - выход смешанной воды
- - вход горячей воды
- - вход обратной воды
- - прокладка
- - пружина
- - клапан
- - корпус
- - упор
- - гильза
- - датчик ТД6М
- - шток
- - крепежные болты
- - крышка
|
| Обозначение |
Dy, мм |
D, мм |
D1, мм |
D2, мм |
L, мм |
H, мм |
H1, мм |
Масса, кг |
| СНИЦ423.117.020 |
25 |
68 |
85 |
115 |
160 |
292 |
168 |
9,28 |
| 01 |
40 |
88 |
110 |
145 |
200 |
325 |
175 |
12,4 |
| 02 |
50 |
102 |
125 |
160 |
230 |
425 |
245 |
22,9 |
| 03 |
80 |
128 |
150 |
185 |
310 |
470 |
260 |
47,4 |
Габаритные размеры
упаковки и масса
|
Модель |
Масса, кг |
Габаритные размеры, мм. |
| прибора |
в упаковке |
L |
B |
H |
|
РТ-ТС-25 |
9,28 |
14,18 |
416 |
206 |
238 |
|
РТ-ТС-40 |
12,4 |
18,32 |
456 |
246 |
278 |
|
РТ-ТС-50 |
22,9 |
30,08 |
546 |
276 |
308 |
|
РТ-ТС-80 |
47,4 |
56,5 |
596 |
356 |
388 |
Количество приборов в упаковке -
1 шт.
|
