Регулятор
температуры с проходными и смесительными клапанами 2РТ, 2РТ2
 Регуляторы
температуры прямого действия с проходными и смесительными клапанами
предназначены для автоматического регулирования температуры воздуха на выходе
систем кондиционирования воздуха, путем изменения расхода рабочей среды через
теплообменный аппарат.
Регуляторы изготавливаются с компенсацией
возмущения по температуре воздуха (термосистемы 2РТ-01, 2РТ-02, 2РТ-04, 2РТ-05,
2РТ2) и по температуре воды (термосистемы 2РТ-03, 2РТ-06).
Технические характеристики
|
Наименование |
Значения |
| Диапазон настройки
регуляторов, °С |
0...15, 15...30, 30...45 |
| Зона
пропорциональности, °С, не более |
| по основному
термобалону |
6 |
| по
дополнительному термобалону: |
| для регуляторов с
термосистемами 2РТ-01, 2РТ-02, 2РТ-03, 2РТ-05, 2РТ-06 |
12 |
| для регуляторов с
термосистемами 2РТ-04, 2РТ2 |
40 |
| Зона
нечувствительности, °С, не более |
1 |
|
Регулирующие органы |
| двухходовые нормально
открытые |
ДО |
| двухходовые нормально
закрытые |
ДЗ |
| трехходовые
разделительные |
ТР |
| Диаметр условного
прохода, мм |
15;
32; 50 |
| Погрешность установки
температуры по шкале, °С не выходит за пределы |
±3 |
| Постоянная времени,
с, не более |
150 |
| Условная пропускная
способность, KVу, м3/ч |
0,25;
0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 |
| Температурная
перегрузка по обоим термобалонам, выдерживаемая регуляторами в течение
0,5 ч, °С |
70 |
Конкретное исполнение спецификации заказа
в соответствии с ТУ 25-02.200.232-82 или
паспортом ЗУ2.574.160 ПС
Примечание:
регуляторы с термосистемами 2РТ2 комплектуются двумя регулирующими органами
ДО-15.
Пример обозначения
регулятора с термосистемой 2РТ-04, с диапазоном настройки 15-30°С, длиной
дистанционной связи 4 м, двухходовым нормально открытым регулирующим органом
исполнения 1 Ду-15, коэффициентом пропускной способности 0,4 м3/ч
при его записи или заказе:
2РT-04(15-30) 4 ДО1-15-0,4 ТУ25-02.200.232-82
Регулятор с термосистемой 2РТ2, с диапазоном настройки
0-15°С, длиной дистанционной связи 6 м, двумя двухходовыми нормально открытыми
регулирующими органами исполнения Ду-15, коэффициентом пропускной способности 1
м3/ч:
2РТ2(0-15) 6
ДО2-15-1/ДО3-15-1 ТУ25-02.200.232-82

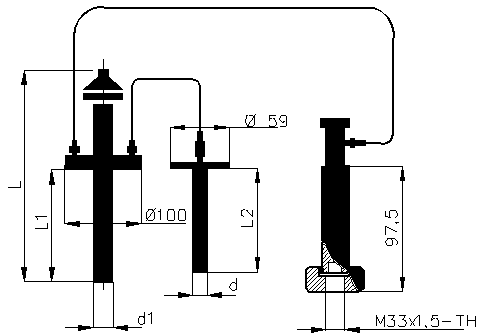

Габаритные и присоединительные размеры
термосистем 2РТ-01÷2РТ-06
|
Тип |
d |
d1 |
L |
L1 |
L2 |
Дистанционность |
Масса, кг |
| 2РТ-01÷ 2РТ-03 |
32 |
32 |
410 |
240 |
145 |
4000 |
3,3÷3,7 |
| 2РТ-04 |
22 |
110 |
6000 |
4,3 |
| 2РТ-05, 2РТ-06 |
32 |
34 |
711 |
540 |
295 |
10000 |
4,7÷6,2 |

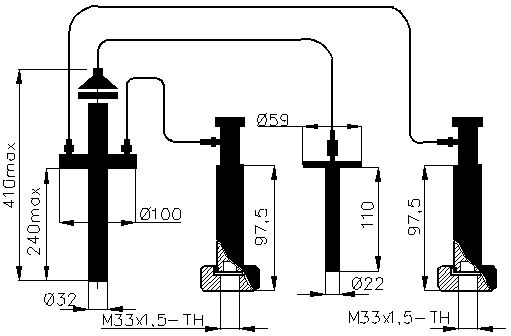

Габаритные и присоединительные размеры термосистемы 2РТ2
Регуляторы с термосистемами 2РТ2 комплектуются двумя
регулирующими органами ДО-15. Дистанционность 4000, 6000, 10000 мм.
|
