Электрозапальник
газовый ЭЗ
 Назначение Предназначен для автоматического и дистанционного розжига
горелок, работающих на газообразном топливе. Осуществляет воспламенение от
высоковольтного трансформатора поступающего в него газа и кон-троль наличия
собственного факела.
Технические характеристики
| Давление газа, МПа |
0.001 до
0.05 |
| Диаметр штуцера, мм |
12 |
| Максимально
допустимая температура в зоне установки рабочей части, °С |
от 700 до 900 |
| Искровой зазор, мм |
от 4 до 5 |
| Максимальная
температура газа, поступающего в запальник, °С |
50 |
| Длина факела
запальника при отрегулированном режиме горения, не менее, мм |
800 |
| Допустимые колебания
напряжения от трансформатора, В |
от 6000 до 12000 |
| Тип |
Габаритные
размеры, мм |
Масса, кг |
| -00 |
175 х 130 х 500 |
6,2 |
| -01 |
175 х 130 х 800 |
9,5 |
Описание

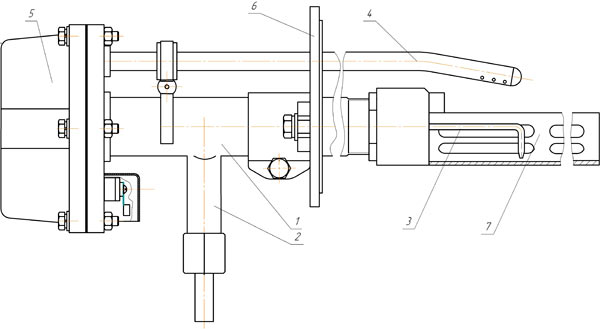

ЭЗ состоит из ствола 1 со штуцером 2 для подвода газа, центрального электрода 3,
стабилизатора пламени 7, контрольного электрода 4, коробки 5 с тремя клеммами и
фланца 6. Для регулирования процесса горения запальника под гайку штуцера
устанавливается дроссельная шайба, диаметр отверстия шайбы подбирается в
зависимости от давления газа (1,2 - 2 мм). Контрольный электрод служит для
контроля наличия собственного факела запальника. Принцип работы основан на
передаче сигнала пропорционального изменению электропроводимости в цепи:
КОНТРОЛЬНЫЙ ЭЛЕКТРОД - ЗАПАЛЬНЫЙ ФАКЕЛ - СТАБИЛИЗАТОР ЗАПАЛЬНИКА к сигнализатору
горения (например ЛУЧ-1 АМ). Контрольный электрод устанавливается на трубе
запальника с помощью хомута с изоляционным вкладышем, а его конец крепится в
коробке 5, выполненной из электроизоляционного материала. Установка контрольного
электрода в установочной трубе горелки должна исключать возможность замыкания
его с установочной трубой, запальником и другими заземленными частями горелки
или котла.
|
