Фотодатчик
сигнализирующий ФДС-Ч
 Предназначен
для преобразования пульсаций потока инфракрасного оптического излучения в
электрический сигнал и выдачи сигнала наличия/отсутствия пламени основной
горелки на приборы Ф34.2, выдачи аналогового сигнала и коммутации «сухих»
контактов (оптоэлектронный ключ).
Используется для контроля наличия пламени
горелочных устройств, работающих на любом виде топлива в составе действующих и
проектируемых систем защиты котельной автоматики, в составе запально-защитных
устройств ГОСТ Р 52229-2004 и горелок ГОСТ 21204-97. Заменяет фотодатчик типа
ФДЧ.
ПРЕИМУЩЕСТВА
1. Малые габариты
2. Низкая стоимость
3. Наличие дополнительных универсальных выходов: аналогового сигнала и
оптоэлектронного ключа
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Рабочий
диапазон, max, мкм |
1.8 |
| Входной
сигнал: низкочастотная пульсация излучения пламени, Гц |
3-10 |
| Выходной
сигнал: - на Ф34.2 В
- аналоговый
В
- «сухие»
контакты В |
минус
9±1 0-9
=300; »300, 50 Гц, ток ?0.1А |
|
Время срабатывания, с при появлении
пламени
при погасаний
пламени |
1 |
| 2 |
|
Напряжение питания, постоянный ток, В |
24 +6-2 |
|
Потребляемый ток, не более, А |
0,1 |
|
Сопротивление изоляции, МОм |
> 20 |
|
Климатическое исполнение по ГОСТ15150-69 |
УХЛ 2.1 |
|
Температурный диапазон работы датчика, оС |
-40 -
+60 |
| Степень
защиты по ГОСТ14254-80 |
IP40 |
|
Габаритные размеры (без фланца), мм |
60 х 140
х 85 |
| Масса,
не более, кг |
0,3 |

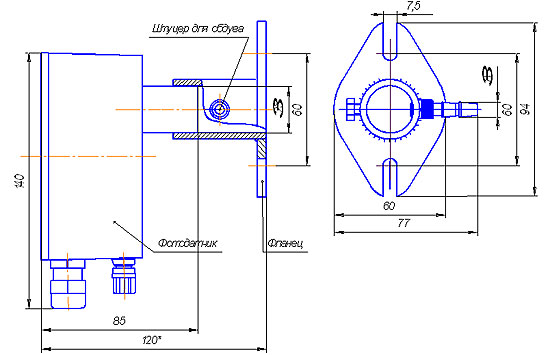

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Исполнение моноблочное в металлическом корпусе. Крепление
на объекте монтажным фланцем.
|
