Фотодатчик
сигнализирующий ФДС
 Фотодатчик
- назначение
Фотодатчик сигнализирующий предназначен
для преобразования пульсаций потока инфракрасного оптического излучения в
электрический сигнал в виде переключающихся контактов реле.
Фотодатчик сигнализирующий используется для контроля наличия пламени горелочных
устройств, работающих на любом виде топлива.
Технические
характеристики
|
Спектральный диапазон, |
ФДС-01, max, мкм |
1,8 |
|
ФДС-02, max, мкм |
0,9 |
|
Время срабатывания, с |
при появлении пламени |
1 |
|
при погасаний пламени |
2 |
|
Длина линии связи с устройствами
автоматики, м |
< 500 |
|
Напряжение питания, постоянный
ток, В |
24 ± 3 |
|
Потребляемый ток, не более, А |
0,1 |
|
Допустимая нагрузка на контакты
реле, А |
220В, 50Гц |
2 |
|
= 30В |
2 |
|
Сопротивление изоляции, МОм |
> 100 |
|
Климатическое исполнение по
ГОСТ15150-69 |
УХЛ 2.1 |
|
Температурный диапазон работы
датчика, °С |
-40...+60 |
|
Степень защиты по ГОСТ14254-80 |
IP40 |
|
Габаритные размеры (без фланца),
мм |
60 х 140 х 85 |
|
Масса, не более, кг |
0,3 |
Описание
Назначение контактов клеммной колодки
Примечание. Подключение
внешних цепей вести многожильными медными проводами сечением (0,35-0,5) мм2.
Конструкция
Фотодатчик выполнен в моноблочном
исполнении в металлическом корпусе. Общий вид фотодат-чика представлен на
рис.1. Крепление на объекте монтажным фланцем (входит в комплект поставки)
рис.2 или иным способом, используя установочный размер diam. 25
бленды поз.9. В конструкции фланца предусмотрен подвод охлаждающего воздуха
через штуцер поз.4 рис.2.

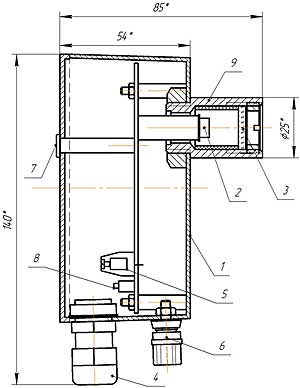

Рис.1 Общий вид фотодатчика
1 - корпус, 2 - фотоприемник, 3 - окно защитное, 4 - ввод кабельный,
5 - колодка клеммная, 6 - клемма "Земля", 7 - светодиод сигнальный;
8 - регулятор "Усиление", 9 - бленда.

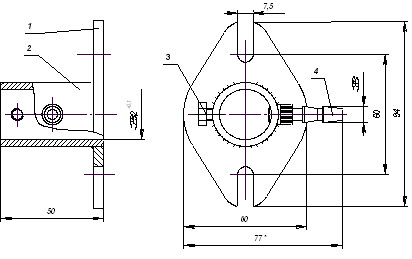

Рис. 2 Фланец монтажный
|
