Тягонапорметр
электрический ТНМ-Эт-8
 Назначение
Низкопредельный
преобразователь избыточного и вакуумметрического давления.
Диапазон измерений:
-80…0…+80Па
-125…0…+125Па
-250…0…+250Па
Внесен в Госреестр под № 9891-95
Тягонапоромер предназначен для непрерывного преобразования избыточного и
вакуумметрического давления в унифицированный токовый сигнал. Области
применения: используется для работы в системах автоматического контроля,
регулирования и управления технологическими процессами, в том числе: в системах
автоматики котлов ДКВР, ДЕ, энергетических котлах большой мощности, а также в
других отраслях промышленности, где необходимо измерять сверхмалые давления
газов.
Особенности:
-
Стабильность метрологических характеристик;
-
Простота и надежность конструкции;
-
Высокие эксплуатационные характеристики;
-
Низкая стоимость по сравнению с аналогами.
Технические характеристики
|
Диапазоны давления |
|
Избыточное давление, Па |
80 |
125 |
250 |
|
Вакуумметрическое давление, Па |
80 |
125 |
250 |
| Коэффициент
перегрузки избыточным давлением |
2 |
|
|
Питание |
|
|
|
Допустимая нагрузка выходов |
|
Предельные значения выходного сигнала постоянного тока: |
|
(код
42) |
4 - 20 мА |
|
(код
05) |
0 - 5 мА |
|
|
Характеристики |
|
Предел допускаемой основной погрешности, % |
±2,5% |
| Нагрузочное
сопротивление датчика должно быть в пределах |
от 0,2 до
2,5 кОм |
|
|
Влияние температуры на точность |
|
Дополнительная температурная погрешность на каждые 10°С
изменения температуры в пределах рабочего диапазона, (не более) |
0.5% |
|
|
Прочее |
| Потребляемая
датчиком мощность, ВА (не более) |
5 |
| Степень
защиты по ГОСТ 14254-80 |
IP54 |
| Масса, кг
(не более) |
3 кг |

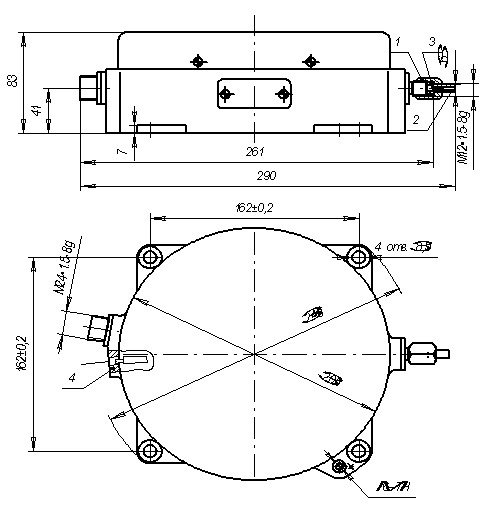

| Габаритные
размеры: длина х ширина х высота, мм (не более) |
261 х 180 х
85 |
|
