Реле перепада
давления РПД-М
 Реле
давления - назначение
Промышленный датчик для измерения низких
давлений.
Диапазон измерений: от 0…0,25 до 0…200кПа.
Точность 1% во всем диапазоне.
Реле давления предназначено для выдачи
электрического сигнала или коммутации электрических цепей при превышении
значений избыточного давления, разрежения или перепада дав-лений значений,
задаваемых двумя независимыми уставками.
Отличительные особенности реле
давления:
- Высокая точность настройки (гистерезис - 1% от
номинального давления);
- Фильтрация колебаний давлений;
- Большие допустимые перегрузки;
- В типовых проектах допускового контроля реле РПД-М-хх
заменяет 2 реле давления и упрощает схему сигнализации отклонения параметра;
- Реле РПД-М-хх может быть использован как
трехпозиционный регулятор контролируемого параметра;
- Рабочая среда - воздух или неагрессивные газы;
Области применения реле давления:
Используется для работы в системах автоматического
контроля, регулирования и управления технологическими процессами, в том числе:
- Теплоэнергетике
- Системах вентиляции и кондиционирования
Технические характеристики реле давления
| Диапазоны давления |
| Модель |
РПД-М-0.25 |
РПД-М-0.5 |
РПД-М-2.5 |
РПД-М-10 |
РПД-М-50 |
| Предел
измере-ния, кПа |
0,25 |
0,5 |
2,5 |
10 |
50 |
| Максимальная
перегрузка, кПа |
10 |
50 |
50 |
100 |
250 |
|
| Питание |
| Постоянный
или переменный ток |
(24±5)В |
|
| Выходной сигнал |
|
Переключающиеся "сухие" (беспотенциальные) контакты
электромагнитного реле |
|
| Допустимая нагрузка выходов |
- "сухой
контакт"
- "сухой контакт" |
~220В, 1А
=30В, 2А |
|
| Характеристики |
| Основная
погрешность срабатывания |
±1% |
| Гистерезис (прямой-обратный
ход), не более |
1% |
| Пределы
перенастройки точек срабатывания |
от 5 до 100% |
| Допустимая
температура окружающей среды |
- 40 ... +
60 °С |
|
Быстродействие (не более) |
2 с |
|
| Влияние температуры на точность |
|
Дополнительная температурная погрешность на каждые 10°С
изменения температуры в пределах рабочего диапазона, (не более) |
1% |
|
| Прочее |
| Потребляемая
датчиком мощность, Вт (не более) |
1,5 |
| Степень
защиты по ГОСТ 14254-80 |
IP54 |
| Масса, кг
(не более) |
0.3 кг |

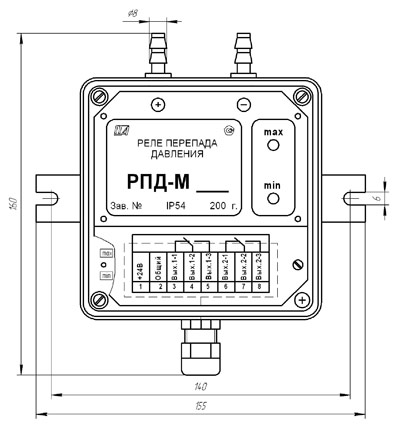

| Габаритные
размеры: длина х ширина х высота, мм (не более) |
160х155х65
мм |
|
Описание реле давления
|
