Сигнализатор
горения Прома-СГ
 Предназначен
для индикации текущего значения уровня выходного сигнала фотодатчика (в %),
сигнализации о выходе сигнала за установленные пределы и выдачи стандартных
токовых и релейного сигнала.
Используются для работы в системах защиты
котлоагрегатов.
- Непрерывное преобразование
входного сигнала в унифицированный сигнал постоянного тока (4-20мА)
- Индикация измеряемого значения
на 4-х знаковом индикаторе
- Формирование дискретных
сигналов в систему коммутации при достижении 2-х устанавливаемых пределов
контролируемого параметра
- Работа в сети
MODBUS по стандарту RS-485;
(до 32 приборов при 2-х проводной связи)
- Возможность прямой коммутации
больших нагрузок – переключающиеся контакты реле (2А, 220В)
- Малые габариты
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Входной
сигналы:
- постоянный ток |
(4-20)
мА; |
| Тип
датчика пламени |
Фотодатчик ФДА-03 |
|
Напряжение питания |
= 24В
или » 220В, 50Гц |
|
Индикация показаний |
цифровое
табло – 4 знакоместа |
| Выходной
токовый сигнал аналоговый, мА |
4-20 |
|
Параметры дискретных выходов (контакты реле): максимальное коммутируемое
напряжение, В
- постоянного тока
- переменного тока
максимальный коммутируемый ток, А |
30
220
2 |
|
Количество уставок пределов |
2 |
| Зона
уставок, % от диапазона |
0-100
|
|
Дискретность уставок % от диапазона |
1 |
|
Габаритные размеры, мм: длина х ширина х высота |
96 х 48
х 125 |
| Масса
кг, не более |
0,5 |

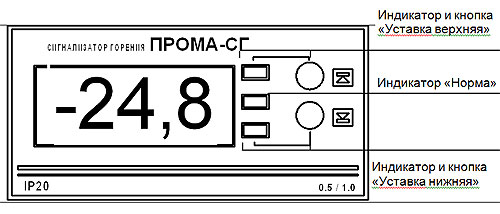

ЭЛЕМЕНТЫ ИНДИКАЦИИ И УПРАВЛЕНИЯ
Сигнал с фотодатчика на плату
микроконтроллера, где он усиливается и обрабатывается в соответствии с
алгоритмом нормализации и температурной компенсации. Плата индикации выдает
сигнал отображения величины контролируемого входного сигнала. В микроконтроллер
вводятся верхняя и нижняя границы нормального хода процесса. Выход величины
сигнала за пределы границ сопровождается световой индикацией и выдачей сигналов
управления. Прибор имеет токовый выход 4-20мА и возможность связи с ПЭВМ по
стыку RS-485.

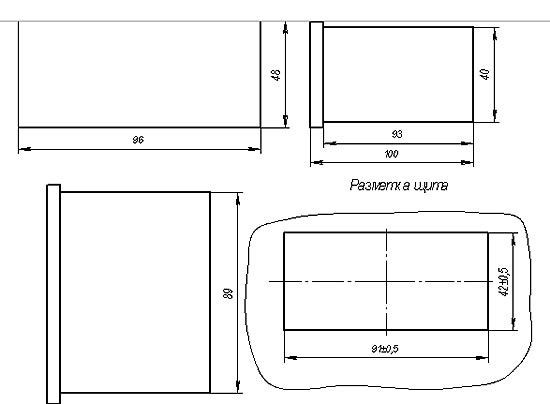

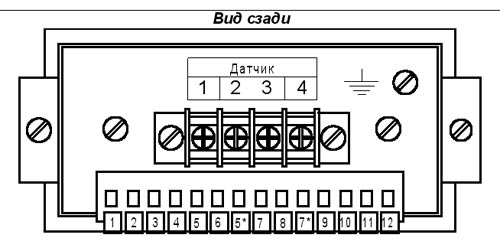

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Сигнализатор горения ПОМА-СГ
|
