Регулятор расхода и давления прямого действия РР-РД

Регулятор расхода и давления прямого действия РР-РДПредназначен для поддержания постоянства давления, перепада и расхода воды пара на абонентских вводах жилых и промышленных зданий, а также в других отраслях промышленности.

Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.

Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, корпусные детали возможно изготовить из стали 25 или 12Х18Р10Т.

Технические характеристики

Наименование Значения
Диаметр условного прохода, Ду, мм 25 32 40 50 80 100
Условная пропускная способность, Кv, м³/ч 6,3  10 16 25 60 80
Диапазоны настройки регулируемого давления, Мпа 0,04-0,16; 0,1-0,4; 0,16-0,63
Зона пропорциональности в % от верхнего предела настройки, не более 20
Зона нечувствительности в % от верхнего предела настройки, не более 4
Относительная нерегулируемая протечка в % от Кv, не более 0,1
Температура регулируемой среды, ºС от 0 до 180
Масса регуляторов, кг, не более 23,5 26 28,5 34,5 56 58

Регулятор изготавливается по СНИЦ 423.117.013 ТУ

Пример обозначения регулятора давления с нормально открытым регулирующим клапаном, с условным проходом 50 мм, с пределами настройки (0,1-0,4)МПа при его записи или заказе:

Регулятор давления прямого действия РД-НО-50 (0,1-0,4)
СНИЦ.432117.013 ТУ

то же для регулятора давления с нормально закрытым регулирующим клапаном исполнения ТЗ:

Регулятор давления прямого действия РД-НЗ-50 (0,1-0,4) ТЗ
СНИЦ.432117.013 ТУ

Регулятор расхода (перепада давлений) с условным проходом 40 мм, пределами настройки (0,04-0,16)МПа, исполнения ТЗ для поставки на экспорт:

Регулятор давления прямого действия РР-НО-40 (0,04-0,16) ТЗ экспорт
СНИЦ.432117.013 ТУ

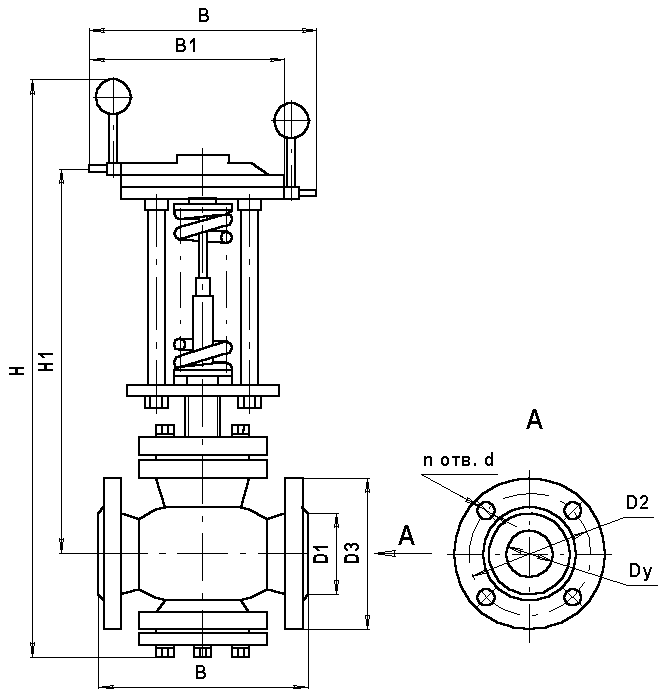

Габаритные и присоединительные размеры

Габаритные размеры упаковки и масса зависят от типа и параметров регулятора

Модель Диапазон настройки, МПа Масса, кг Габаритные размеры, мм.
прибора в упаковке L B H
РД-НО-25 0,04-0,16 23,5 34,9 726 406 282
0,1-0,4

0,16-0,63

21 32,4
РД-НЗ-25

РР-НО-25

0,04-0,16 23,5 34,1 356 262
РД-НЗ-25 0,1-0,4

0,16-0,63

21 31,6
РР-НО-25 31,4 341
РД-НО-32

РД-НЗ-32

РР-НО-32
0,04-0,16 26 36,7 336 282
0,1-0,4

0,16-0,63

23,5 34,2
РР-НО-40 0,04-0,16 28,5 40,7 764 386 302
0,1-0,4

0,16-0,63

26 37,6 346
РД-НО-40

РД-НЗ-40

0,04-0,16 28,5 40,1
0,1-0,4

0,16-0,63

27 38,6
РД-НО-50

РД-НЗ-50

0,04-0,16 34,5 47 796 332
РД-НО-50

РД-НЗ-50

РР-НО-50

0,1-0,4

0,16-0,63

32 44,5
РР-НО-50 0,04-0,16 34,5 47,3 376
РД-НО-80 0,04-0,16 58 70,8 856 326 382
РД-НЗ-80 56 68,8
РД-НО-80

РД-НЗ-80

0,1-0,4

0,16-0,63

53,5 66,3
РР-НО-80 0,04-0,16 56 70,2 356
0,1-0,4

0,16-0,63

53,5 67,7
