Измерители
температуры Прома-ИТМ
 Назначение
Предназначен для:
-
непрерывного измерения температуры терморезистивными
и термоэлектрическими датчиками
-
отображения на цифровом табло;
-
сигнализации и регулирования.
В сравнении с аналогами:
-
возможность питания от сети 220В, 50Гц и источника
пи-тания = 24В;
-
возможность прямой коммутации больших нагрузок -
переключающиеся контакты реле (2А, 220В);
-
работа в сети MODBUS по стандарту RS-485 (до 32
приборов при 2-х проводной связи);
-
малые габариты.
Функциональность "три в одном":
-
непрерывное преобразование измеряемого значения
температуры в унифицированный сигнал постоянного тока (4-20мА) для
систем управления;
-
индикация измеряемого значения на 4-х разрядном
цифровом табло;
-
формирование дискретных сигналов в систему коммутации
при достижении 2-х перенастраиваемых пределов измеряемого параметра.
Измерители температуры в комплекте с
внешними термопреобразователями сопротивления или термопарами могут
использоваться в промышленности, коммунальном, сельском хозяйстве.
Технические характеристики
|
Параметр |
Значение |
| Погрешность
измерения |
±0,5% |
| Напряжение питания |
=24 или ~220 В, 50
Гц |
| Индикация показаний |
Цифровое табло - 4
знакоместа |
| Выходной токовый
сигнал аналоговый |
(4-20) мА |
| Количество границ
пределов температуры |
2 |
| Зоны задания
границ |
(0-100)% от
диапазона |
| Дискретность задания
границы |
1% от диапазона |
| Допустимая нагрузка
на контакты реле, не более |
2 A |
| Масса, не более |
0.5 кг |
| Габаритные размеры |
96 х 48 х 100 мм |
Диапазоны измерителя ПРОМА-ИТМ
| Тип
датчика, номинальная статическая характеристика |
Диапазон измерений °С |
Термопреобразователь
сопротивления ТСМ50 W100 = 1,428
Термопреобразователь сопротивления ТСМ50 W100 = 1,426
Термопреобразователь сопротивления ТСМ100 W100 = 1,428
Термопреобразователь сопротивления ТСМ100 W100 = 1,426
|
- 50...+ 50
- 50...+ 100
- 50...+ 150
0...+ 150
0...+ 200 |
Термопреобразователь
сопротивления ТСП50 W100 = 1,3910
Термопреобразователь сопротивления ТСП50 W100 = 1,3850
Термопреобразователь сопротивления ТСП100 W100 = 1,3910
Термопреобразователь сопротивления ТСП100 W100 = 1,3850
|
0...+ 300
0...+ 400
0...+ 600 |
| Термопара XK (L) |
0...+ 600
0...+ 800
100...+ 500
200...+ 600 |
| Термопара XA (K) |
0...+ 800
0...+ 1000
0...+ 1200 |
Примечание. Прибор
поставляется откалиброванным на все диапазоны и требуемый диапазон выбирается
манипуляцией кнопок на панели.

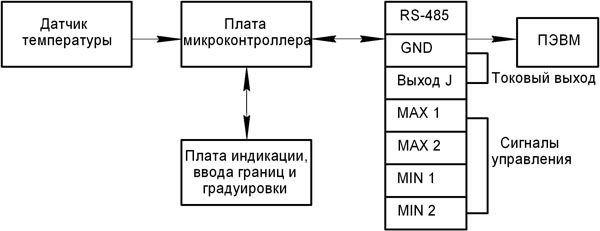

Функциональная схема

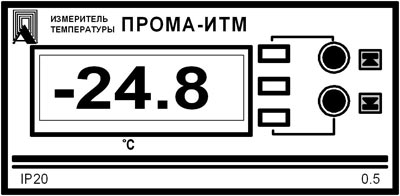

Элементы индикации и управления
Сигнал с внешнего датчика
температуры поступает на плату микроконтроллера, где он усиливается и
обрабатывается в соответствии с алгоритмом нормализации выбранной градуировки.
Плата индикации отображает текущее значение измеряемой температуры. В
микроконтроллер вводятся верхняя и нижняя границы нормального хода процесса.
Выход величины температуры за пределы границ сопровождается световой индикацией
и выдачей сигналов управления на исполнительные механизмы. Прибор имеет токовый
выход 4-20мА и возможность связи с ПЭВМ по интерфейсу RS-485.
Схема внешних соединений

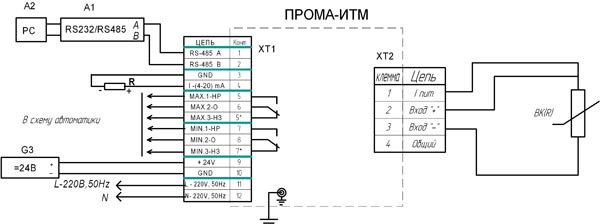

Вариант схемы подключения с
термометром сопротивления.

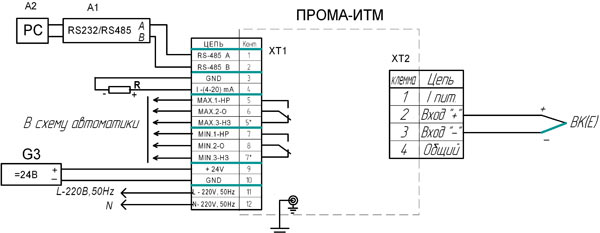

Вариант схемы подключения с
термопарой.
| BK(E) - термопара
(подключать компенсационными проводами), |
| BK(R) - термометр
сопротивления, подключать медными проводами сечением от 0,5 до 1,5 мм2, |
| R - нагрузка
токового выхода, при последовательном включении нескольких
приборов(суммарная - не более 500 Ом), |
| А1 - преобразователь
интерфейса RS-232 / RS-485 c гальванической развязкой типа ADAM-4520,
|
| А2 - ПЭВМ РС с
программным обеспечением для SCADA системы, |
| G3 - источники
постоянного тока 24В с допустимым током 0,2А на один прибор.
|

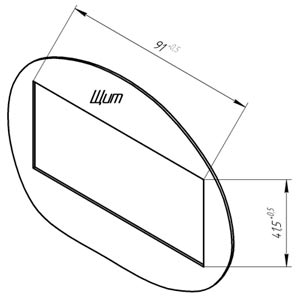

Разметка щита
|
