Измеритель
Прома ИДМ-ДД
ТУ 4212-031-04880601-04 Разрешение на применение
Ростехнадзора РФ № РРС 00-21219
Предназначен для непрерывного измерения значений перепада
давлений воздуха, газовых сред.
ИСПОЛЬЗУЕТСЯ в основном для измерения перепада давлений на
газовых счетчиках и газовых фильтрах.
 |
 |
| Исполнение
моноблочное |
Исполнение с
выносным датчиком (датчик + преобразователь) |
Измеритель ПРОМА-ИДМ-ДД выполнен в моноблочном
исполнении и с выносным датчиком.
- Непрерывное преобразование измеряемого значения
давления в унифицированный сигнал постоянного тока (4-20мА) для систем
управления.
- Возможность измерения малых перепадов давлений при
больших номинальных давлениях.
- Индикация измеряемого значения на цифровом табло.
- Расширенный диапазон давлений и измеряемых сред.
- Формирование дискретных сигналов в систему коммутации
при достижении 2-х устанавливаемых пределов измеряемого параметра.
- Работа в сети MODBUS RTU по
стандарту RS-485; (до 32 приборов).
- Возможность прямой коммутации больших нагрузок –
переключающиеся контакты реле (2А, 220В).
- Возможность монтажа датчика на удаленном объекте
- Малые габариты.
ТИПЫ и МОДЕЛИ ИЗМЕРИТЕЛЕЙ ДАВЛЕНИЯ
МНОГОФУНКЦИОНАЛЬНЫХ ПРОМА-ИДМ(в)
| п/п |
Модель |
Предел измерений, кПа |
Перегрузка, кПа |
Рабочее давление, кПа (кгс/см2) |
| 1 |
ИДМ-ДД(м)-1,6 |
1,6 |
+50 |
600 (6) |
| 2 |
ИДМ-ДД(м)-2,5 |
2,5 |
+50 |
600 (6) |
| 3 |
ИДМ-ДД(м)-4,0 |
4,0 |
+50 |
600 (6) |
| 4 |
ИДМ-ДД(м)-6,0 |
6,0 |
+50 |
600 (6) |
| 5 |
ИДМ-ДД(м)-10 |
10 |
+50 |
600 (6) |
| 6 |
ИДМ-ДД(м)-16 |
16 |
+100 |
600 (6) |
| 7 |
ИДМ-ДД(м)-25 |
25 |
+100 |
600 (6) |
| 8 |
ИДМ-ДД(м)-40 |
40 |
+100 |
600 (6) |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Предел
допустимой основной погрешности, % |
1 |
|
Напряжение питания |
= 24В
или » 220В, 50Гц |
|
Индикация показаний |
цифровое
табло – 4 знакоместа |
| Выходной
токовый сигнал аналоговый, мА |
4-20 |
|
огрешность токового сигнала, % |
1 |
|
Количество уставок пределов давления |
2 |
| Зона
уставок, % от диапазона |
0-100
|
|
Дискретность уставок % от диапазона |
1 |
|
Допустимая нагрузка на контакты реле при 220В, 50Гц или =30В, А |
2 |
|
Максимальная длина линии связи, м |
100 |
|
Присоединительная резьба штуцеров датчиков |
М22х1,5
(М20х1.5, М12х1.5) |
| Диаметр
ниппеля, мм |
12 |
| Масса
кг, не более |
1,4 |

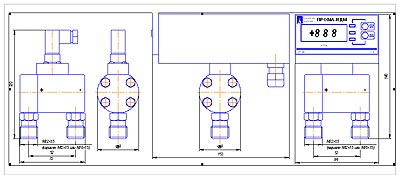

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
Для увеличения чертежа - нажмите на него
 |
| Датчик
выносной / Исполнение моноблочное |
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
Измеритель давления ПРОМА-ИДМ-ДД(м)-ХХ или
ПРОМА-ИДМ(в) ХХ ТУ 4212-031-04880601-04
(м) – модульный, (в) – с выносным датчиком,
ХХ – предел измерения разности давлений
В комплект поставки может входить стандартный
вентильный блок (по заказу).
|
