Измеритель
Прома-ИДМ
 Назначение
Предназначен для непрерывного измерения:
В сравнении с аналогами:
-
повышенная точность измерения - ±1%;
-
возможность питания от сети 220В, 50Гц и источника
пи-тания = 24В;
-
возможность прямой коммутации больших нагрузок -
переключающиеся контакты реле (2А, 220В);
-
работа в сети MODBUS по стандарту RS-485 (до 32
приборов при 2-х проводной связи);
-
малые габариты.
Функциональность "три в одном":
-
непрерывное преобразование изме-ряемого значения
давления в унифицированный сигнал постоянного тока (4-20мА) для систем
управления;
-
индикация измеряемого значения на 4-х местном
цифровом табло;
-
формирование дискретных сигналов в систему коммутации
при достижении 2-х перенастраиваемых пределов измеряемого параметра.
Технические характеристики
|
Параметр |
Значение |
| Погрешность
измерения |
±1% |
| Напряжение питания |
=24 или ~220 В, 50
Гц |
| Индикация показаний |
Цифровое табло - 4
знакоместа |
| Выходной токовый
сигнал аналоговый |
(4-20) мА |
| Количество границ
пределов давления |
2 |
| Зоны границ: |
(0-100)% от
диапазона |
|
Дискретность
границы |
1% от диапазона |
|
диапазон
нижней уставки |
0-100% |
|
диапазон
верхней уставки |
| Масса, не более |
0.5 кг |
| Габаритные размеры |
97 х 48 х 125 мм |
Исполнения датчика
|
Наименование измерителя |
Модель |
Пределы измерений кПа |
Перегрузка кПа |
Рабочее давление кПа |
|
Измеритель вакууметрического давления ПРОМА-ИДМ-ДВ |
ИДМ-ДВ-2,5 |
-2,5-0 |
-50 |
|
| ИДМ-ДВ-4 |
-4,0-0 |
-50 |
|
| ИДМ-ДВ-6 |
-6,0-0 |
-50 |
|
| ИДМ-ДВ-10 |
-10-0 |
-50 |
|
| ИДМ-ДВ-16 |
-16-0 |
-50 |
|
| ИДМ-ДВ-25 |
-25-0 |
-100 |
|
| ИДМ-ДВ-40 |
-40-0 |
-100 |
|
|
Измеритель избыточного давления ПРОМА-ИДМ-ДИ |
ИДМ-ДИ-0,25 |
0-+0,25 |
+20 |
|
| ИДМ-ДИ-0,6 |
0-+0,6 |
+20 |
|
| ИДМ-ДИ-1,0 |
0-+1,0 |
+20 |
|
| ИДМ-ДИ-1,6 |
0-+1,6 |
+20 |
|
| ИДМ-ДИ-2,5 |
0-+2,5 |
+50 |
|
| ИДМ-ДИ-4 |
0-+4 |
+50 |
|
| ИДМ-ДИ-6 |
0-+6 |
+50 |
|
| ИДМ-ДИ-10 |
0-+10 |
+50 |
|
| ИДМ-ДИ-16 |
0-+16 |
+50 |
|
| ИДМ-ДИ-25 |
0-+25 |
+100 |
|
| ИДМ-ДИ-40 |
0-+40 |
+100 |
|
| ИДМ-ДИ-60 |
0-+60 |
+200 |
|
| ИДМ-ДИ-100 |
0-+100 |
+200 |
|
| ИДМ-ДИ-160 |
0-+160 |
+400 |
|
| ИДМ-ДИ-200 |
0-+200 |
+400 |
|
|
Измеритель вакуум-метричес,кого и избы-точного давления ПРОМА-ИДМ-ДИВ |
ИДМ-ДИВ-0,125 |
±0,125 |
±20 |
|
| ИДМ-ДИВ-0,25 |
±0,25 |
±20 |
|
| ИДМ-ДИВ-0,8 |
±0,8 |
±20 |
|
| ИДМ-ДИВ-2 |
±2 |
±20 |
|
| ИДМ-ДИВ-5 |
±5 |
±100 |
|
| ИДМ-ДИВ-12,5 |
±12,5 |
±100 |
|
| ИДМ-ДИВ-20 |
±20 |
±100 |
|
|
Измеритель разности давлений ПРОМА-ИДМ-ДД |
ИДМ-ДД-0,1 |
0,1 |
±20 |
100/300 |
| ИДМ-ДД-0,16 |
0,16 |
±20 |
100/300 |
| ИДМ-ДД-0,25 |
0,25 |
±20 |
100/300 |
| ИДМ-ДД-0,6 |
0,6 |
±20 |
100/300 |
| ИДМ-ДД-1 |
1,0 |
±20 |
100/300 |
| ИДМ-ДД-1,6 |
1,6 |
±20 |
100/300 |
| ИДМ-ДД-2,5 |
2,5 |
+50 |
50/100/300 |
Описание

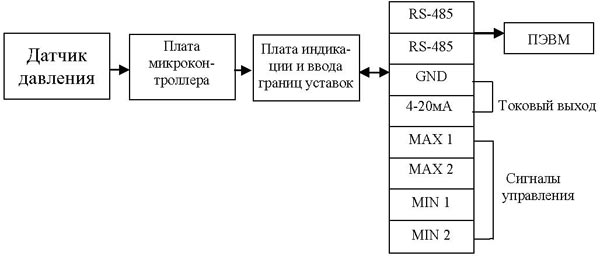

Функциональная схема

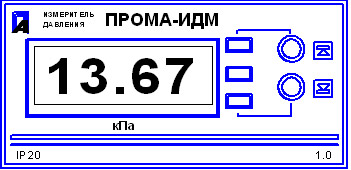

Элементы индикации
Сигнал с датчика давления
поступает на плату микроконтроллера, где он усиливается и обрабаты-вается в
соответствии с алгоритмом нормализации и температурной компенсации. Плата
индикации выдает сигнал отображения уровня величины входного давления. В
микроконтроллер вво-дятся верхняя и нижняя границы нормальной хода процесса.
Выход величины давления за пределы границ сопровождается световой индикацией и
выдачей сигналов управления на исполнительные механизмы. При-бор имеет токовый
выход 4-20мА и возможность связи с ПЭВМ по стыку RS-485.

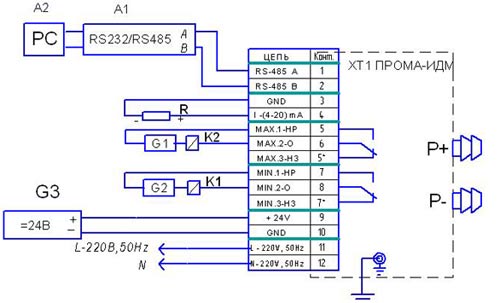

Схема внешних соединений
| R - нагрузка
токового выхода, при последовательном включении нескольких
приборов(суммарная - не более 500 Ом), |
| R - нагрузка
токового выхода, при последовательном включении нескольких
приборов(суммарная - не более 500 Ом), |
| К1, К2 - реле
постоянного или переменного тока типа РП-23, РП-25, РПЛ-122, 8Э12 и их
аналоги с током управляющей обмотки не более 0,1А или механизмы с током
нагрузки не более 2А. |
| А1 -
преобразователь интерфейса RS-232 / RS-485 c гальванической развязкой
типа ADAM-4520, |
| А2 - ПЭВМ РС
с программным обеспечением для SCADA системы, |
| G1,G2 -
источники напряжения от 5 до 220В постоянного или переменного тока, в
зависимости от типа реле или исполнительного устройства, |
| G3 -
источники постоянного тока 24В с допустимым током 0,2А на один прибор.
|

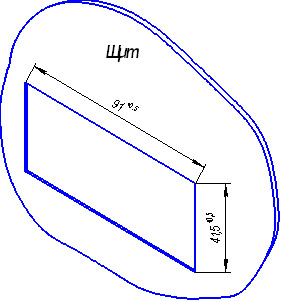

Разметка щита
|
