Сигнализатор
горения ЛУЧ-КЭ
 ЛУЧ-1КЭ
- осуществляет контроль и индикацию наличия факела контрольным электродом.
Предназначен для контроля и индикации
наличия факела запальных устройств или горелки в топках котлов.
Сигнализатор может быть использован также
как сигнализатор горения факела в комплектах ЗЗУ или в качестве самостоятельного
сигнализатора горения газового факела технологических установок. Сигнализатор
работает в комплекте с ионизационным датчиком запальника (электродом) или
контрольным электродом факела основной горелки типа КЭ.
-
простота настройки прибора;
-
повышенная помехозащищенность от
сетевых наводок;
-
возможность работы при питании »220В
или =24В.
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ |
|
Длина линии датчик-сигнализатор:
|
200
|
|
Температура окружающей среды °С |
- 40 +60 |
|
Максимальная чувствительность (крайнее правое положение регулятора
«Настройка», В |
- 10 |
|
Напряжение питания, В |
»220 В /
50 гц |
|
Допустимая нагрузка по коммутации внешних цепей
Постоянный ток =30В
Переменный ток 220В/50Гц |
0.01-2 А
0.01-2 А |
|
Быстродействие сигнализатора, с не более |
1
|
|
Габаритные размеры: длина х ширина х высота, мм |
160 х
100 х 110 |
| Масса
сигнализатора, кг |
0,6 |
|

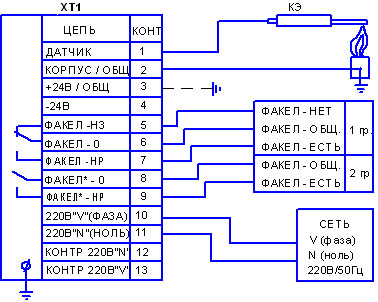

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ |
|
 |
|
УСТРОЙСТВО, ГАБАРИТНЫЕ И
УСТАНОВОЧНЫЕ РАЗМЕРЫ |
|

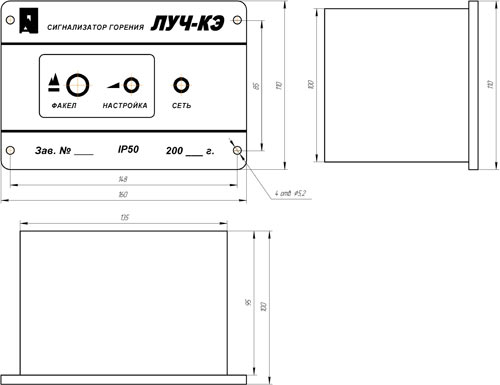

Габаритные и установочные размеры

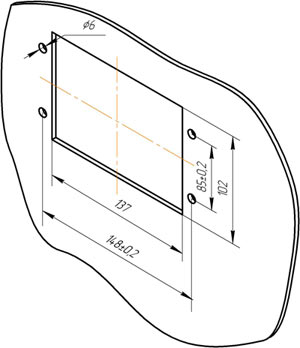

Разметка щита
|
| |
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ |
|
Сигнализатор горения ЛУЧ-КЭ |
|
