Сигнализатор
горения ЛУЧ-1АМ
 Универсальные
устройства контроля факела горелок ЛУЧ-1АМ и ЛУЧ-1КЭ
ЛУЧ-1АМ осуществляет контроль и
индикацию наличия факела фотодатчиком или ионизационным датчиком. Применяются в
котлах различной мощности - хлебопекарных, обжиговых печах, сушильных камерах,
теплогенераторах и т.д.
Назначение
Прибор "Луч-1АМ" предназначен для контроля
и индикации наличия факела горелки в топках котлоагрегатов фотодатчиком,
контрольным электродом или контроля факела запальника ионизационным датчиком.
Используется принцип выделения и усиления переменного сигнала, характеризующего
излучение факела в топке. Фотодатчик преобразует пульсации яркости факела
горелки в электрический сигнал, поступающий в прибор ЛУЧ-1АМ для обработки и
выдачи дискретного сигнала в схему защиты котлы. Ионизационный датчик
преобразует пульсации электропроводимости факела.
Универсальное устройство контроля факела
горелок:
-
Котлов малой, средней и большой мощности;
-
Хлебопекарных, обжиговых печей, сушильных камер,
агрегатов приготовления витаминной муки, теплогенераторов и т.д.
Используется в составе запально-защитных
устройств ЗЗУ или в качестве самостоятельного прибора контроля горения факела
горелки в технологических установках.
-
Простота настройки прибора;
-
Возможность работы с фотодатчиками инфракрасного и
ультрафиолетового излучения, а также с ионизационными датчиками и
контрольными электродами;
-
Повышенная помехозащищенность от сетевой наводки;
-
Возможность работы при питании ~220В или =24В
Технические характеристики
|
Длина линии датчик-сигнализатор: |
| С фотодатчиком,
не более |
200 м |
| С ионизационным
датчиком, не более |
100 м |
|
Питание |
| Переменный ток |
~220 В |
| Постоянный ток |
= 24 В |
| Температура
окружающей среды |
-40...+60 °C |
|
Чувствительность на частоте 15 Гц при усилении, не хуже |
| Регулятор-mах |
0,5 мВ |
| Регулятор-min |
2,0 мВ |
|
Допустимая нагрузка по коммутации внешних цепей |
| Постоянный ток |
30В / 2А |
| Переменный ток |
220В / 0,1А |
| Быстродействие
сигнализатора, не более |
2 с. |
| Габаритные размеры:
длина х ширина х высота, мм |
160 х 100 х 110 |
| Масса сигнализатора |
0,6 кг |
Описание

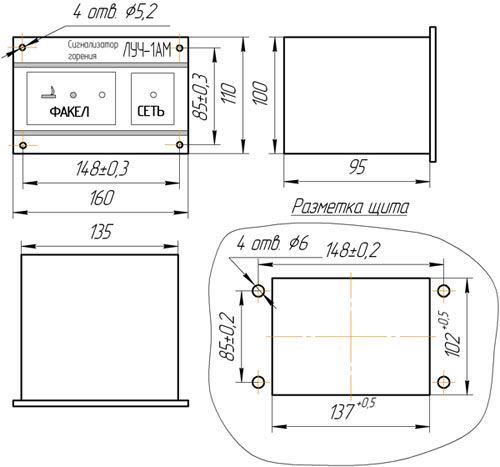

Габаритные и установочные размеры сигнализатора горения
ЛУЧ 1-АМ
Сигнализатор ЛУЧ-1АМ работает в комплекте с датчиками,
приведенными в таблице
|
Тип датчика |
Топливо |
Назначение |
Область применения |
| Ионизационный ИД |
Газ |
Контроль факела
запальника |
|
| Фотодатчик ФД-02 |
Газ, мазут, уголь |
Контроль факела
газовой, пылеугольной, мазутной, паромазутной горелок и топки. |
Е, ДЕ, ДКВР, ПТВМ-30 |
| Фотодатчик ФД-03 |
Газ, мазут, уголь |
Контроль факела
газовой, пылеугольной, мазутной, паромазутной горелок и топки. |
Е, ДЕ, ДКВР, ПТВМ-30 |
| Фотодатчики ФД-02Т,
ФД-03Т |
Газ, мазут |
Контроль топки,
спектр аналогичен: "Факел-2", "Факел-3" |
|
| Фотодатчик ФД-04 |
Уголь с газовой
"подсветкой" |
Контроль
интенсивности горения (потускнения) пламени пылеугольного факела. |
|
| Фотодатчик ФД-05ГМ |
Газ и паромазутная
форсунка |
Селективный контроль
пламени газовой, мазутной и пылеугольной горелок по 1 каналу и
паромазутной форсунки по 2 каналу для котлов с односторонним
расположением горелок на одном ярусе. |
ТГМ-84 - нижний
ярус; ТГМЕ-464 - нижний ярус; ТП-160; ТПЕ-429; КВГМ-100; КВГМ-180; ГМ-50
|
| Контрольный электрод
КЭ |
Газ |
Селективный контроль
факела газовой горелки. |
|
|
