Клапан
электромагнитный газовый КЭГ-15/6-0,25
 Клапан
электромагнитный (газовый клапан) - назначение
Клапан электромагнитный (КЭГ-15/6-0,25 )
предназначен для перекрытия трубопроводов в системах с дистанционным управлением
и изготавливается для нужд различных отраслей промышленности, в том числе для
применения в схемах автоматического розжига, регулирования и защиты котлов в
каче-стве элемента управляющего движением газа.
Клапан
электромагнитный (газовый клапан)- технические характеристики
|
Давление условное, Ру |
0,25 МПа (2,5 кгс/см2) |
|
Условный проход |
15 мм |
|
Температура рабочей среды |
от - 40 до + 45 °С |
|
Рабочая среда |
Воздух, инертные газы, природные
газы, смесь типа пропан-бутан |
|
Герметичность затворов клапанов |
По классу В ГОСТ 9544, пропуск
среды в затворе и в разъемных соединениях не допускается |
|
Коэффициент сопротивления,
отнесен-ный к площади прохода по седлу |
Не более 4,0 |
|
Напряжение управления
электромагнитом |
220±22 A |
|
Род тока |
Переменный, 50Гц |
|
Номинальная потребляемая мощность
(не более) |
20 Вт |
|
Исполнение клапана по направлению
движения рабочей среды на входе и выходе |
Проходной |
|
Присоединение к трубопроводу |
Муфтовое, труб. 1/2 |
|
Присоединение к источнику
напряжения управления |
Монтажными концами |
|
Масса клапана, не более |
2,0 кг |
Клапан
электромагнитный (газовый клапан) - условия эксплуатации
|
Положение клапана на трубопроводе |
вертикальное |
|
Обесточенное положение |
закрытое |
|
Условия эксплуатации |
У3 ГОСТ 15150 |
|
Степень защиты от пыли и влаги |
IР65 ГОСТ 14254, класс защиты - 01 |
|
Режим работы |
продолжительный по ГОСТ 12434, ПВ-
100% |

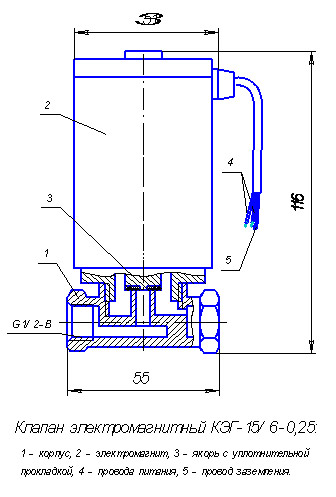

Клапан
электромагнитный (газовый клапан) - описание
|
