Контрольный
электрод КЭ
 Назначение
Электрод контрольный
предназначен для селективного контроля факела газовой горелки. Пульсации
электропроводимости между электродом, введенного в зону ионизации факела и
заземленным корпусом горелки регистрируются с помощью сигнализаторов горения
(например, сигнализатором ЛУЧ-1АМ).
Технические характеристики
| Длина погружной
части ( L ), мм |
500, 700, 1000, 1200 |
| Длина жаропрочного
электрода, мм |
300 |
| Диаметр ствола, мм |
22 |
| Диапазон частот
пульсации электропроводимости, Гц |
1 - 15 |
| Сопротивление
изоляции, МОм, не менее |
100 |
| Контрольное
напряжение, В |
500 |
|
Габаритные размеры |
|
длина* |
890,1090, 1390,1590 |
|
ширина
х высота, мм |
60 х 94 |

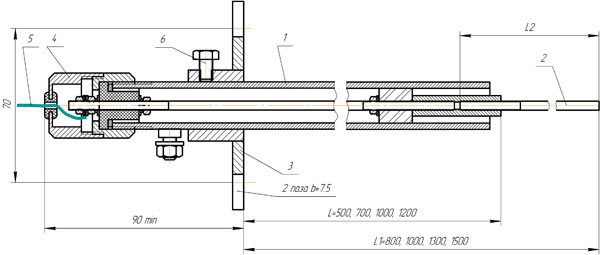

Описание
1-ствол, 2 -электрод жаропрочный, 3 -фланец,
4 -кожух, 5 -кабель, 6 -винт стопорный
|
