Источник высокого
напряжения ИВН
 Назначение
Источник высокого напряжения
предназначен для искрового розжига газовых запальных горелок котельных
агрегатов.
Устройсво: ИВН выполнен в виде отдельного прибора блочной конструкции. Внутри
корпуса крепится катушка высокого напряжения, плата с навесными элементами.
Вывод высоковольтного провода осуществляется через специальный уплотнитель,
закрепленный в боковой стенке корпуса.
Используется: в схемах автоматического розжига котлов
Технические характеристики
| Энергия
искры, Дж, не менее |
0,1 |
| Длительность одного
включения при розжиге горючей смеси, не более, с |
30 |
| Рабочий искровой
промежуток при нормальных условиях, мм |
5 |
| Длина провода
высокого напряжения, м |
0,75 |
| Параметры
электропитания |
220 В, 50 Гц |
| Температура
окружающей среды, °С |
-40...+50 |
| Относительная
влажность при 25°С, %, не более |
95 |
| Длина поставляемого
кабеля, м |
1 |
| Габариты, мм |
160 х 125 х 60 |
| Масса, кг, не более |
0,3 |

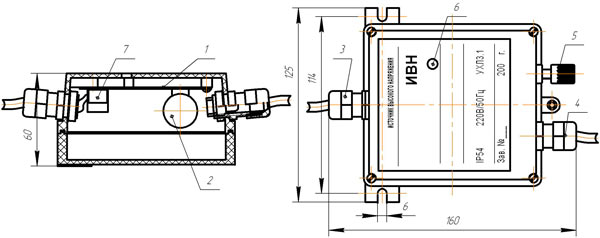

Описание
| 1. Плата |
| 2. Трансформатор
высоковольтный |
| 3. Кабельный ввод
(питание) |
| 4. Кабельный ввод
(высоковольтный) |
| 5. Клемма "Земля" |
| 6. Индикатор |
| 7. Колодка клеммная
(питание) |
|
