ТЧК-0,1 Термопреобразователь кварцевый с частотным выходным сигналом / Приборы для измерения температуры / Каталог продукции

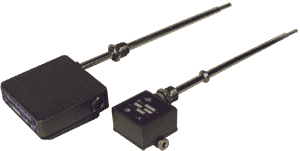

Преобразователь кварцевый с частотным выходом ТЧК-0,1

Преобразователь кварцевый с частотным выходом ТЧК-0,1Предназначен для измерения температуры путём преобразования температуры жидких, газообразных и сыпучих веществ в частотный электрический непрерывный сигнал.

По метрологическим свойствам термопреобразователи относятся к средствам измерения.

Степень защиты от проникновения твердых тел и влаги JP54 по ГОСТ 14254-80.

Технические характеристики

Наименование Значения
Диапазоны измеряемых температур, °С 0-100; 0-160
Длина погружной части чувствительного элемента, мм 80; 100; 125; 160; 200; 250; 315; 400
Материал термобалона сталь 12Х18Р10Т
Размер электронного блока, мм 95х95х40

для малогабаритного ТЧК

54х54х31
Электрическое питание от источника = тока напряжением, В 12±1
Ток потребления, мА не более 25
Вид рабочей характеристики полином 3-ей степени
Пределы допускаемой основной погрешности, °С не более в диапазоне 0-100 ±0,1

в диапазоне 0-160

±0,2
Сопротивление нагрузки, Ом, не менее 500
Емкость нагрузки, пФ, не более 20 000
Показатель тепловой инерции (в воде), с, не более 20
Амплитуда выходного сигнала, В, в диапазоне 100-999Гц 5 ... 8
Условное давление измеряемой среды, МПа:

для длины погружения до 250 мм

4

для длины погружения до 315, 400 мм

1,6
Термопреобразователи выдерживают кратковременный перегрев чувствительного элемента при температуре на 5% выше верхнего предела измерения
Дополнительная погрешность, вызванная влиянием изменения питания, °С 0,05
Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10°С, °С ±0,05
Дополнительная погрешность, вызванная воздействием переменного магнитного поля частотой 50Гц и напряженностью 400А/м или внешнего магнитного поля напряженностью 400А/м, °С ±0,1

ТЧК-0,1 изготавливается по ТУ 25-7617.011-95

Код ОКП 42 1198 8159 10

Сертафикат соответствия № РОСС RU.ME20.H00494 за №0127206

Пример обозначения термопреобразователя с пределом измерения 0-160 °С, погрешностью ±0,1°С с глубиной погружения 200 мм, конструктивного исполнения 1 при заказе и в документации другой продукции:

ТЧК-0,1 (0-160)-200-1 ТУ 25-7617.011-95

Габаритные и присоединительные размеры

Исполнение 1

Исполнение 2 (малогабаритный)

Обозначение Н, мм Н1, мм Н2, мм Масса, кг
(1) (2) (1) (2)
СНИЦ42341.001-00-02; 27-29; 54-56 СНИЦ423141.001-00-02; 27-29; 54-56 230 60 190 0,44 0,33
03-05; 30-32; 57-59 03-05; 30-32; 57-59 250 80 210 0,46 0,35
06-08; 33-35; 60-62 06-08; 33-35; 60-62 270 100 230 0,48 0,37
09-11; 36-38; 63-65 09-11; 36-38; 63-65 295 125 255 0,50 0,39
12-14; 39-41; 66-68 12-14; 39-41; 66-68 330 160 290 0,52 0,41
15-17; 42-44; 69-71 15-17; 42-44; 69-71 370 200 330 0,55 0,44
18-20; 45-47; 72-74 18-20; 45-47; 72-74 420 250 380 0,60 0,49
21-23; 48-50; 75-77 21-23; 48-50; 75-77 485 315 445 0,67 0,56
24-26; 51-53; 78-80 24-26; 51-53; 78-80 570 400 530 0,70 0,59

Габаритные размеры упаковки и масса

Модель Количество в упаковке, шт. Масса не превышает, кг. Габаритные размеры, мм.
L B H
ТЧК-0,1 20 10,8 610 420 290
15 10,5 530 450
15 11,5 610 420
14 10,5 443
9 8,2 420 382 158
